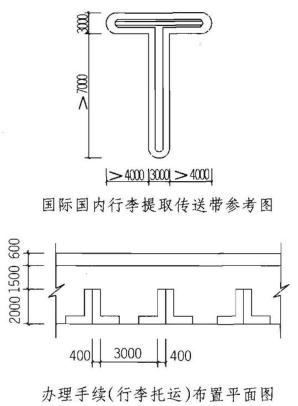

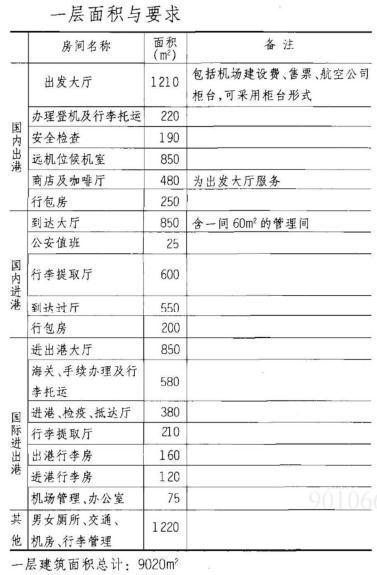

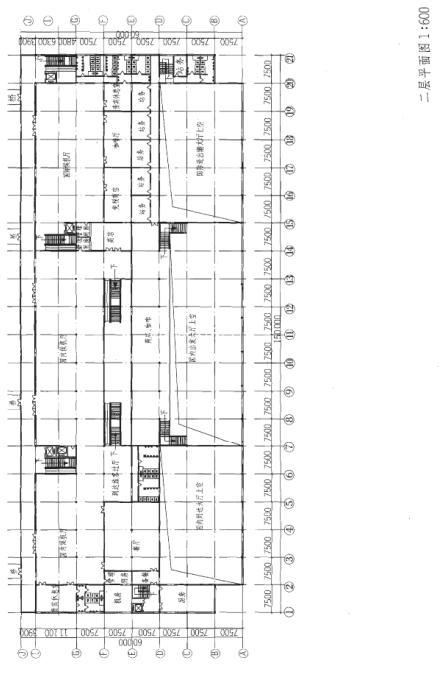

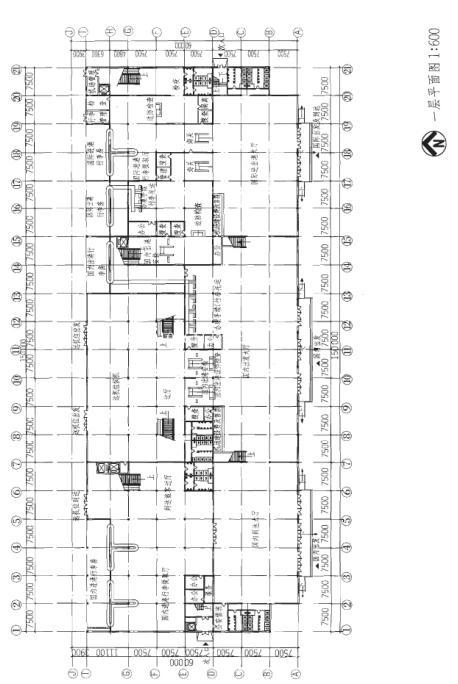

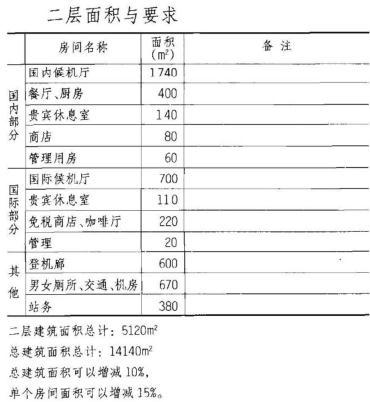

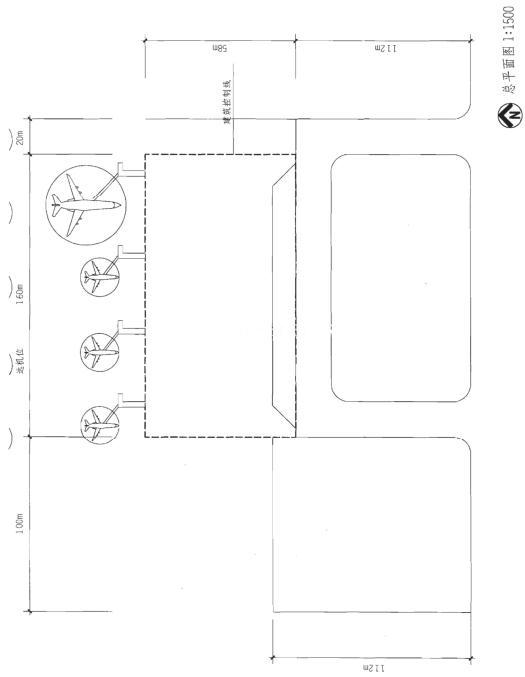

问题 航站楼设计任务书与解答 任务书设计 题目:航站楼任务要求 1.国内出港旅客通过国内出发厅后,办理登机和行李托运手续,通过安检进入二层的候机厅,登机时通过登机廊登机,部分远机位登机的旅客在一层候机,通过机场大巴送至远机位登机。 2.国内进港旅客通过二层登机廊到达航站楼,然后下到一层国内抵达过厅,部分远机位进港旅客通过机场大巴送至一层国内抵达过厅,经过行李提取厅,进入抵达大厅然后离港。 3.国际出港旅客到达国际出发厅后,先通过海关,接着办理登机和行李托运手续,然后通过边防检查和安全检查进入二层的候机厅,登机时通过登机廊登机。国际出港旅客不设远机位登机。 4.国际抵达的旅客通过二层登机廊到达航站楼,然后下到一层进港检疫大厅,经过行李提取厅和海关进入国际进出港大厅,然后离港。 总图要求 1.要求在机场基地内设置小客车停车位不少于90个,大客车停车位(5m×12m)不少于9个,并设计出租车等待场流线。 2.在1:600的平面图中绘出建筑物的一、二层平面图,标明门窗位置和轴线尺寸。要求采用钢筋混凝土结构,要绘出柱网形式。 3.在建筑平面图中布置进出港室内设 4.一层层高5.4m,二层4.8m,出发抵达大厅7.4m。 5.所有图纸要求用尺规作图,不允许徒手绘制。室内设施布置要求1.国内部分: (1)设8个登记手续及行李托运柜台,并满足最小尺寸要求; (2)设4个安检通道,附设2个l5~25㎡的搜查间; (3)进港设行李提取传送带。 2.国际部分: (1)出港设2个安检通道,附设1个15~25㎡的检查管理间; (2)出港设2个海关通道,附设1个15~25㎡的检查管理间; (3)出港设2个边防通道,附设1个15~25㎡的检查管理间; (4)进港设2个海关通道,附设1个15~25㎡的检查管理间; (5)进港设2个边防通道,附设1个15~25㎡的检查管理间; (6)进港设检疫柜台1个; (7)进港设行李提取传送带。(附表见下页)

选项

答案

解析 解题要点
1.方案设计与任务书相符。
2.满足总体关系要求。
3.方案设计具有功能合理性、逻辑性和通达性。
4.符合有关设计规范。
5.满足自然采光、通风要求。
6.结构布置合理。

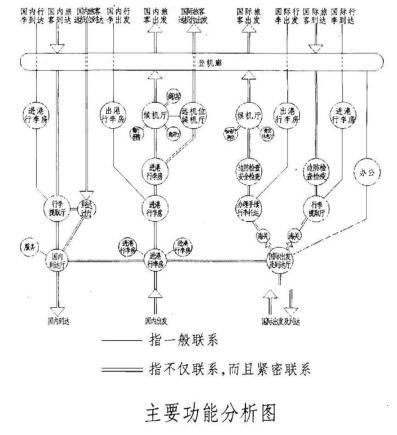

7.进行平按照功能关系图与流线分析图设计。
8.场地布置合理。
9.图面表达正确,制图清晰。
