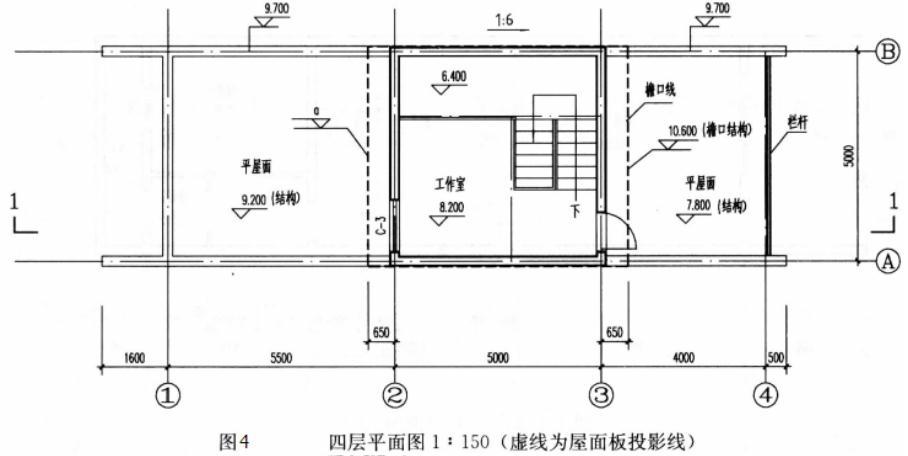

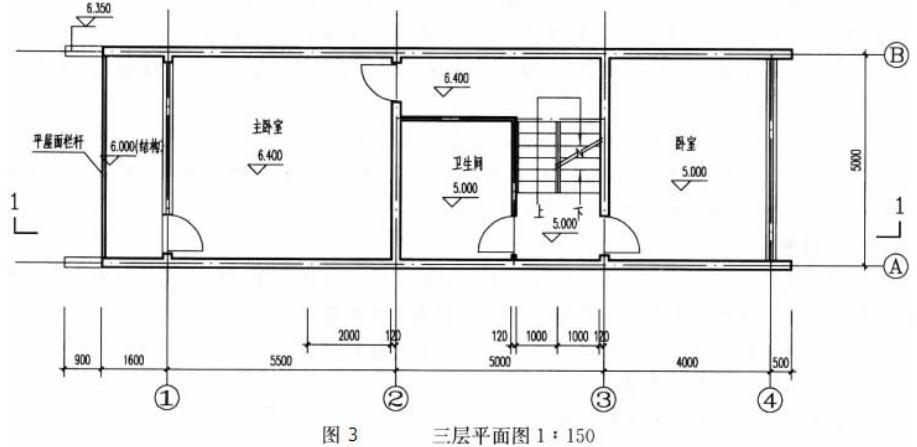

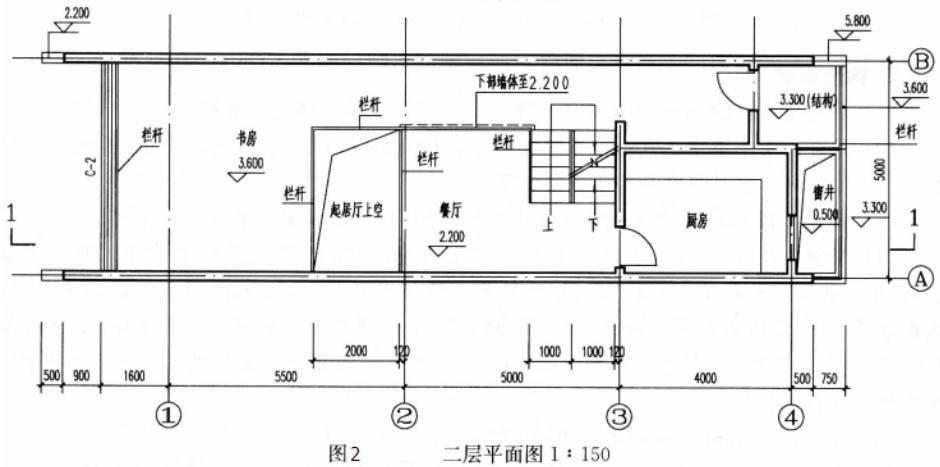

问题 【试题要求】 1.任务描述 图 1～图 4 为某山地四层连排别墅局部平面图，按指定的剖切线位置绘制剖面图。剖面应正确反映平面图中所示的尺寸及空间关系并满足构造要求。题中尺寸除标高为米外，其余均为毫米。2.构造要求 (1)结构类型：240mm 厚砌体墙承重，现浇钢筋混凝土楼板及楼梯。 (2)地坪：素土夯实，70mm 厚碎石垫层，100mm 厚 C10 混凝土，20mm 厚水泥砂浆找平，上贴地砖，室外平台和踏步做法相同。 (3)楼面：120mm 厚现浇钢筋混凝土楼板，20mm 厚水泥砂浆找平后贴地砖。 (4)屋面：120mm 厚现浇钢筋混凝土斜屋面板，25mm 厚水泥砂浆找平，防水涂膜 2mm 厚，粘贴防水卷材，上贴 25mm 厚聚苯乙烯保温隔热板，40mm 厚细石混凝土找平，内配φ6@500×500 钢筋网，随贴瓦楞形面砖；120mm 厚现浇钢筋混凝土平楼板，20mm 厚 1:2 水泥砂浆找平，找坡层（最薄处 30mm 厚），25mm 厚聚苯乙烯保温隔热板，高分子防水卷材，涂料保护层。 (5)外墙：240mm 厚砖砌体，20mm 厚抹灰，面涂涂料。 (6)内墙：240mm 厚承重墙，120mm 厚非承重墙，20mm 厚抹灰，面涂乳胶漆。 (7)顶棚：120mm 厚现浇钢筋混凝土板，20mm 厚抹灰，面涂乳胶漆。 (8)梁：承重梁（包括圈梁）、门窗过梁全部为钢筋混凝土梁，尺寸为 240mm×450mm 及 120mm ×120mm。 (9)门：厨房、卫生间门高 2000mm，其余门高至梁下。 (10)窗：C-1 窗台高 1400mm，C-2 落地窗台高 100mm，C-3 窗台高 1500mm，其余窗台高 900mm， 所有窗上皮标高均同梁底。3.剖面要求 (1)绘制 1:50 剖面图。图中包括楼地面、屋面、内外墙、门窗、楼梯、梁等及有关可视线。 (2)注明檐口、屋面的结构标高及楼面、地面的建筑标高。 (3)注明外檐及有关门窗高度尺寸。 (4)剖面设计应符合相关规范要求。
选项
答案
解析 详见图 5。
