【试题要求】 1.任务描述 图 1 是 24 层高级公寓标准层(建筑面积 1450 ㎡)的核心筒及走廊平面图,在图中按照防火规范进行消防设施的布置,在考虑建筑美观的前提下,要求布置做到最少、最经济合理。钢筋混凝土墙上可开洞。

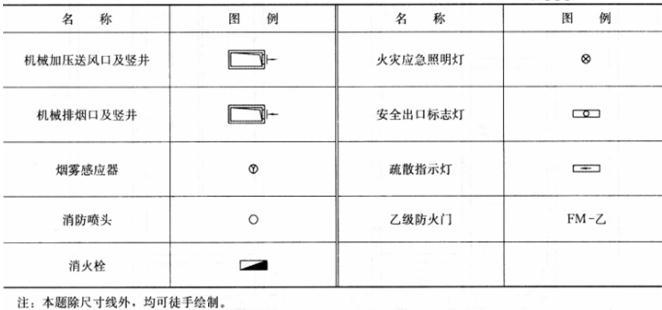

2.任务要求 (1)消防排烟部分: 1)在应设机械加压送风的部位画出送风口及竖井,并注明竖井尺寸,每个送风竖井面积不小于 0.5 ㎡。 2)在应设机械排烟的部位画出排烟口及竖井,并注明竖井尺寸,每个排烟竖井面积不小于 0.5㎡。 (2)消防报警部分:按最少的要求布置烟雾感应器。 (3)灭火系统部分: 1)按最少的要求布置自动喷水灭火系统的消防喷头并注明间距。 2)布置室内消火栓。 (4)消防疏散部分: 1)布置火灾应急照明灯。 2)布置安全出口标志灯。 3)布置疏散指示灯。 4)标明应设置的乙级防火门。 5)标明消防电梯。 3.图例(见下表)
选项
答案
解析

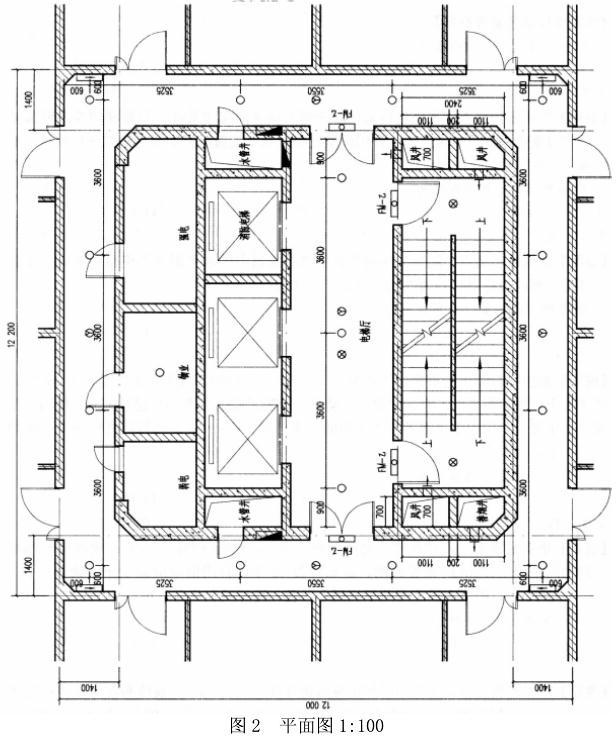

详见图 2。
