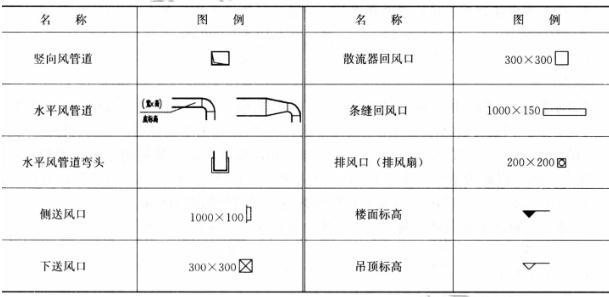

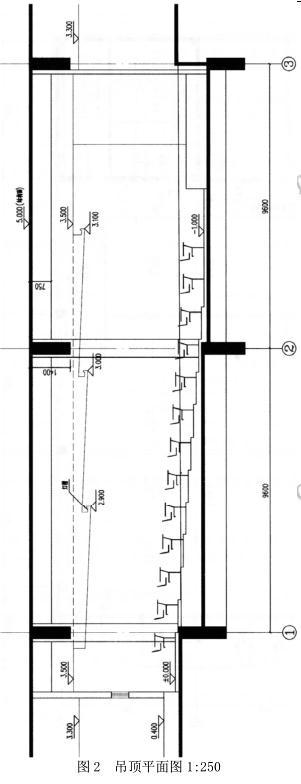

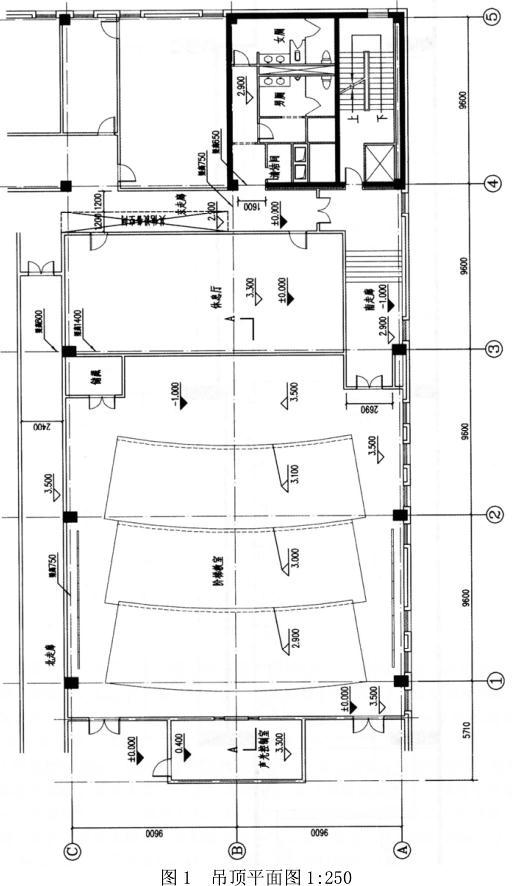

问题 【试题要求】 1.任务描述 图 1、图 2 为提供的某高校教学楼阶梯教室吊顶平面图和剖面图，根据任务要求，经济合理地绘出全空气系统空调送、回风和排风平面布置图。2.任务说明 (1)送风要求：主风道始端断面面积不小于 0.65 ㎡，通往教室的主风道始端断面面积不小于0.55 ㎡，通往休息室的风道断面面积不小于 0.18 ㎡，教室、休息室内末端支风道尺寸为 600mm ×300mm，声光控制室的末端支风道尺寸为 150mm×150mm。风道不得占用其他设备空间，送风口的形式（下送和侧送）根据吊顶形式确定，其中教室内灯槽位置按侧送风口布置。 (2)回风要求：主风道始端断面面积不小于 0.49 ㎡，教室吊顶采用条缝回风口 16 个。 (3)排风要求：排风道净尺寸为 150mm×150mm。 (4)其他条件 ①层高 5m，北走廊①～③轴梁高 800mm，教室内①～③轴梁高 1400mm，轴梁高 750mm，④轴门洞梁高 650mm。走廊不设送回风口，另有系统解决。 ②送回风主风道经清洁室吊顶与竖向风道井相接。 3.任务要求 按照任务说明和所给图例，在吊顶平面图中的阶梯教室、休息室、声光控制室、厕所、清洁室、走廊给出以下内容： (1)送风管道和送风口布置，并表示出送风管道的断面尺寸（宽×高）。 (2)回风管道和回风口布置，并表示出回风管道的断面尺寸（宽×高）。 (3)排风管道和排风口（排风扇）布置。 4.图例（见详表）
选项
答案

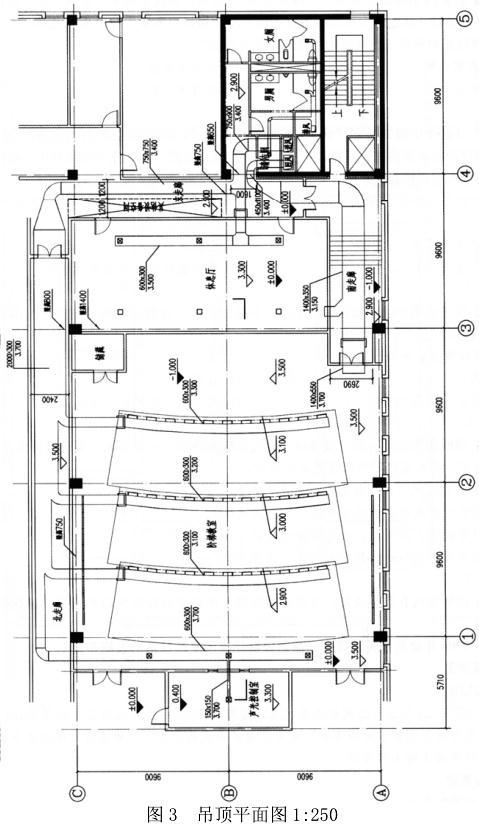

解析 详见图 3。
