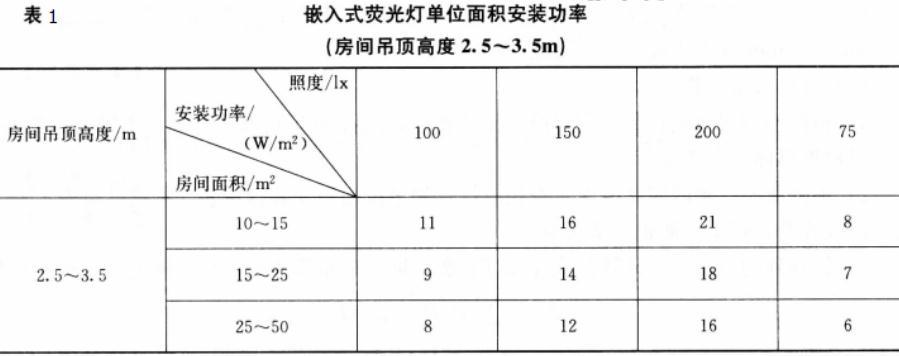

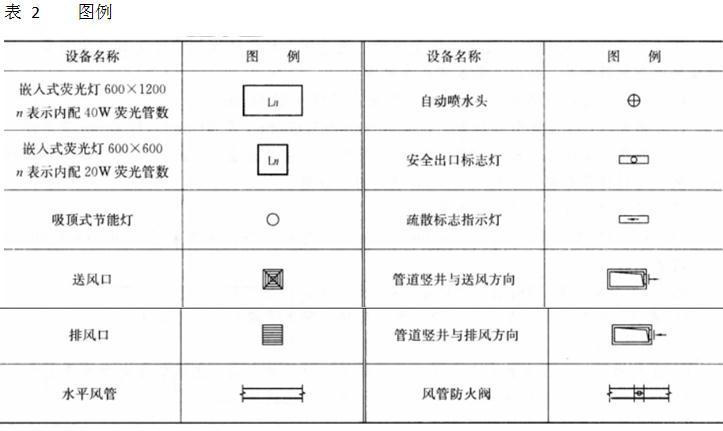

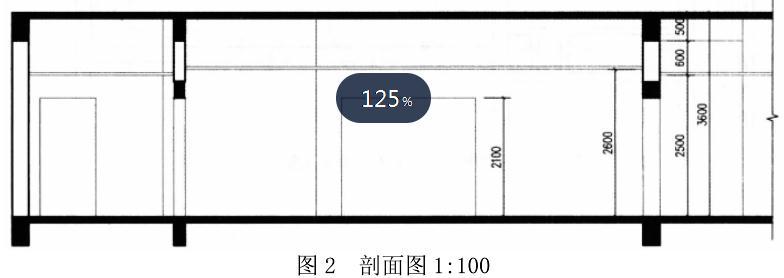

问题 1.任务概述 图 1、图 2 为某高层建筑交通核心部分平面及剖面图，要求画出吊顶及照明、送排风、自动喷水头等设备，在经济、合理的条件下满足任务要求。2.任务要求 图 1 包含电梯厅、过厅、男女厕所、清洁间、疏散楼梯和消防电梯合用前室、疏散楼梯间与管道竖井，按以下要求完成布置图： (1)吊顶高度：电梯厅为 2600mm，其余房间均为 2500mm。 (2)吊顶：铝合金龙骨吊顶系列，采用 600mm×600mm 或 600mm×1200mm 平顶板。 (3)照明：电梯厅、过厅，采用嵌入式荧光灯，在离地面高 1m 处不低于 1501x 的照度，要求通过计算查表（详表 1），确定灯具数量。下列房间按题目的灯具数目布置： 1)男女厕所各布置 600mm×600mm 嵌入式荧光灯一个，镜前采用 600mm×1200mm 嵌入式荧光灯一个。 2)合用前室采用 600mm×1200mm 荧光灯一个，均配 2 根灯管。 3)清洁间采用吸顶式节能灯一个，疏散楼梯间采用吸顶式节能灯二个。 (4)送排风。 1)在电梯厅、过厅布置中央空调系统的送风口及风管走向，主风管在走廊吊顶上方； 2)合用前室、疏散楼梯间设置消防排烟所需的正压送风口； 3)男女厕所需设置机械排风竖井与排风口。 (5)自动喷水头：自动喷水头喷出的水应能覆盖电梯厅，过厅的各个部位(常规喷淋头服务半径 1800mm)。3.布置要求 在平面图上，运用所提供的图例画出符合上述任务要求的吊顶布置图，包括： (1)画出吊顶的分格布置，照明灯具布置应符合吊顶分格。 (2)画出安全出口标志灯和疏散指示灯。 (3)合用前室，疏散楼梯间布置正压送风竖井，其断面面积不小于 0.3 ㎡。 (4)在电梯厅，过厅内布置若干个自动喷水头。 (5)布置送风口及风管。 (6)厕所间排风与上下水管道井。 4.图例（详见表 2）
选项
答案

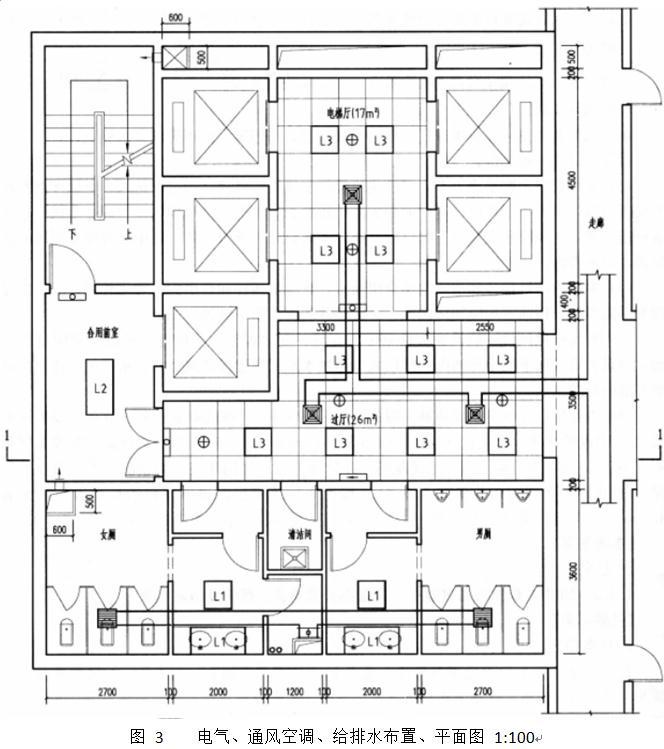

解析 详见图 3。
