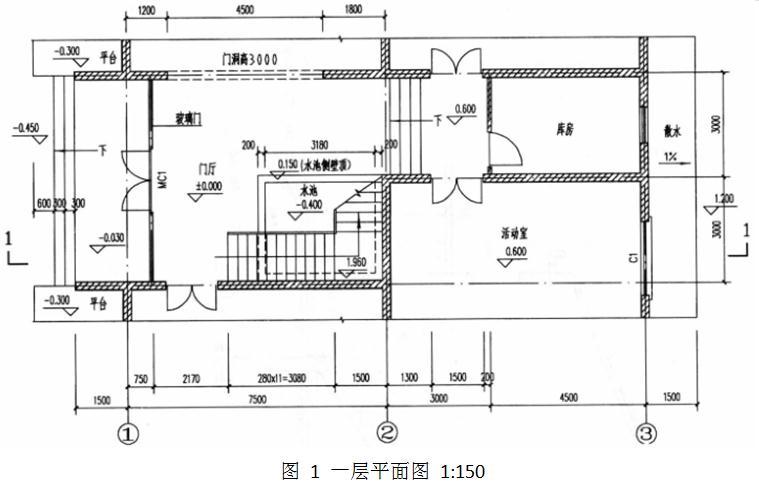

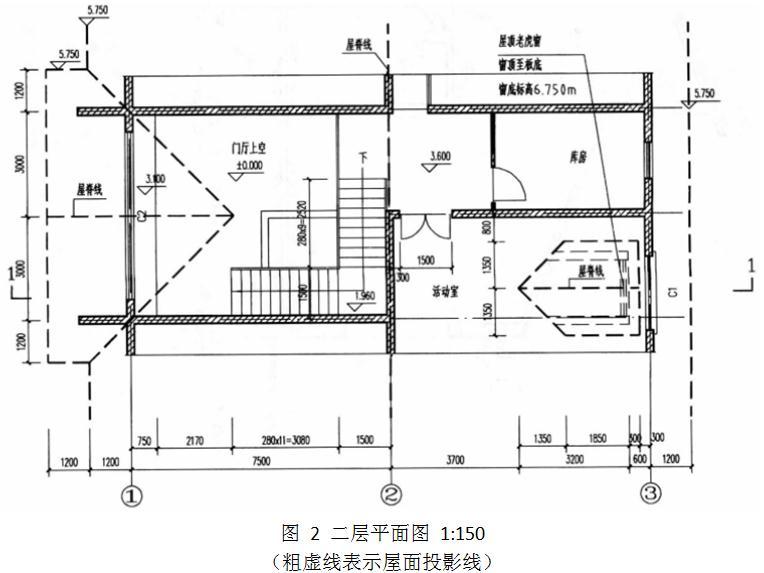

【试题要求】 1.任务说明 根据图 1、图 2 局部平面图,按指定剖面线位置画出剖面图。剖面图应正确反映出平面图所示尺寸及空间关系,并应符合构造要求。

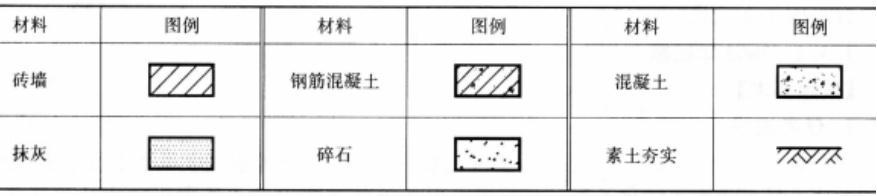

2.构造要求 (1)结构类型:砖混结构,现浇钢筋混凝土楼板。 (2)基础:条形砖基础,混凝土垫层 300mm(高)×750mm(宽)。基础底标高为-1.200m。 (3)地坪:素土夯实,150mm 厚碎石垫层,80mm 厚 C15 混凝土,20mm 厚水泥砂浆找平,上贴地砖。 (4)楼面:100mm 厚现浇钢筋混凝土楼板,20mm 厚水泥砂浆找平后贴地砖。 (5)屋面:现浇钢筋混凝土坡屋面板 180mm 厚,40mm 厚细石钢筋混凝土防水层,20mm 厚水泥砂浆找平后贴瓦楞形面砖。坡度为 1:2,挑檐 1200mm(无天沟)。 (6)外墙:240mm 砖墙,20mm 厚粉刷,外贴墙面砖。 (7)内墙:240mm 砖墙,20mm 厚粉刷,面涂乳胶漆。 (8)顶棚:钢筋混凝土板,20mm 厚粉刷,面涂乳胶漆。 (9)散水:素土夯实,80mm 厚 C10 混凝土。 (10)屋面板定位标高:①轴与③轴的墙中线与坡屋面的板面交点标高为 6.350m。 (11)梁:宽度为 240mm,高度为 600mm。 (12)门:MC1 高 3000mm,其他门高 2100mm。 (13)窗:C1 窗高 1250mm,首层窗台离地面 1150mm,二层窗台离楼面高 900mm,C2 窗底标高3.700m,窗顶平屋面斜梁底。 (14)防潮层:防潮层采用水泥砂浆或卷材设防。 (15)水池:侧壁及底板均为现浇钢筋混凝土,厚度为 200mm,面贴瓷砖。 3.剖面要求 (1)画出 1:50 剖面图,图中包括基础各部分、楼地面、屋面、内外墙、门窗、楼梯及梯下水池、散水、防潮层等。 (2)剖面图中除注明各部分标高外,一并标注各脊线的标高及基础埋深标高。 4.图例
选项
答案
解析

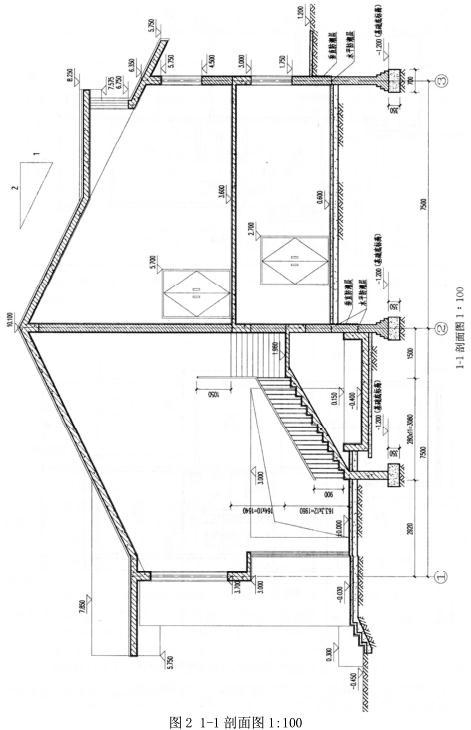

详见图。
