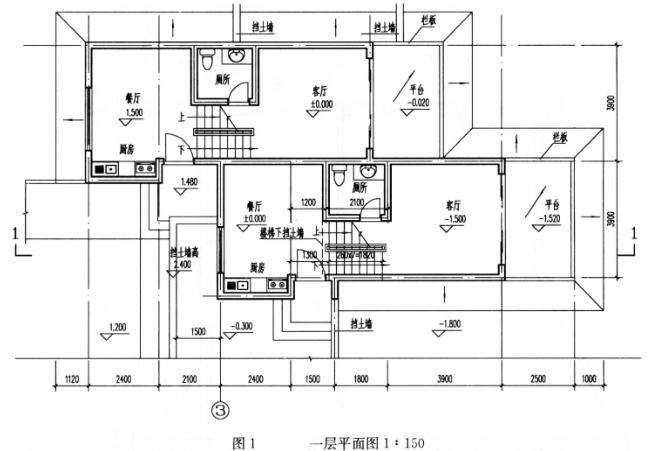

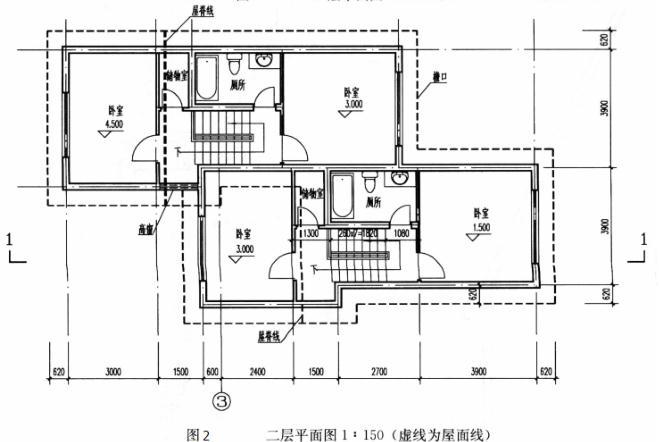

【试题要求】 1.任务说明 根据图 1、图 2 所示某坡地住宅一、二层平面图(含屋面平面示意图),按指定的 1-1 剖线位置画出剖面图,剖面图必须能正确反映出平面图中所示的尺寸及空间关系,并符合构造要求。

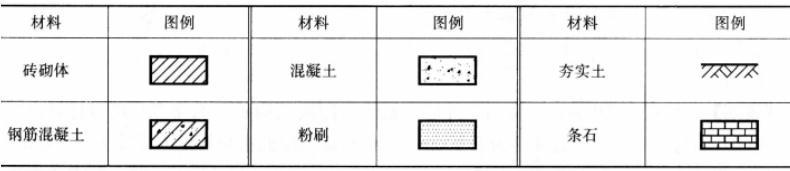

2.构造要求 (1)结构类型:砖砌体承重,现浇钢筋混凝土楼板。 (2)室内外高差:详见图示。 (3)层高:一层 3000mm,二层 2400mm(楼面至外墙中轴线与屋面结构板面的交点)。 (4)基础:240mm 砖砌体大放脚,C10 混凝土 680mm(宽)×340mm(高)条形基础;基础埋深:1200mm(室内地面下)。 (5)地面:素土分层夯实,100mm 厚 C10 混凝土,20mm 厚水泥砂浆找平,上贴地砖(平台做法同地面)。 (6)楼面:100mm 厚钢筋混凝土现浇板,20mm 厚水泥砂浆找平,上铺 8mm 厚复合木地板;卫生间铺贴地砖。 (7)屋面:二坡顶,坡度为 1:3。100mm 厚现浇钢筋混凝土斜屋面板,25mm 厚水泥砂浆找平,防水涂膜 2mm 厚,粘贴防水卷材,上贴 25mm 厚聚苯乙烯保温隔热板,40mm 厚细石混凝土找平层,内配φ6@500×500 钢筋网,随贴瓦楞形面砖。挑檐 500mm,自由落水。 (8)外墙:240mm 厚砖砌体,20mm 厚抹灰,面涂涂料。 (9)内墙:240mm 承重墙,120mm 厚非承重墙,20mm 厚抹灰,面涂涂料。 (10)梁:全部为钢筋混凝土梁。承重梁(包括圈梁)为 240mm(宽)×400mm(高)。门窗过梁为 240mm(宽)×240mm(高)及 120mm(宽)×120mm(高)。 (11)门:门高均为 2100mm。入户门宽 1000mm.房门宽 900mm,卫生间、储物间门宽 700mm,平台推拉门宽 3000mm。 (12)窗:一层窗高 1500mm,二层窗高 1100mm,窗台高 900mm,高窗高 500mm,窗台高 1500mm。 (13)楼梯:构造做法同楼面。挡土墙为 240mm 厚砖砌体,基础为 C10 混凝土 500mm(宽)×300mm(高),埋深 800mm(室内地面下)。 (14)栏板:砖砌体 120mm 厚,高 1000mm,混凝土压顶 120mm(宽)×120mm(高),基础 C10混凝土 400mm(宽)×250mm(高),埋深 500mm(室外地面下)。 (15)挡土墙:水泥砂浆砌条石,厚 300mm,挡土部分厚 500mm,基础 C10 混凝土 750mm(宽)× 300mm(高),埋深 800mm(室外地面下)。 (16)防潮层:采用水泥砂浆。 (17)散水:素土夯实,100mm 厚 C10 混凝土,20mm 厚水泥砂浆找平。 3.作图要求 (1)画出 1:50 剖面图。它应包括基础、楼地面、屋面、内外墙、门窗、楼梯、梁、防潮层及可视线等。 (2)注明室内、外各层标高,屋脊板面标高。 (3)注明外沿及有关门窗高度尺寸。 4.图例
选项
答案
解析

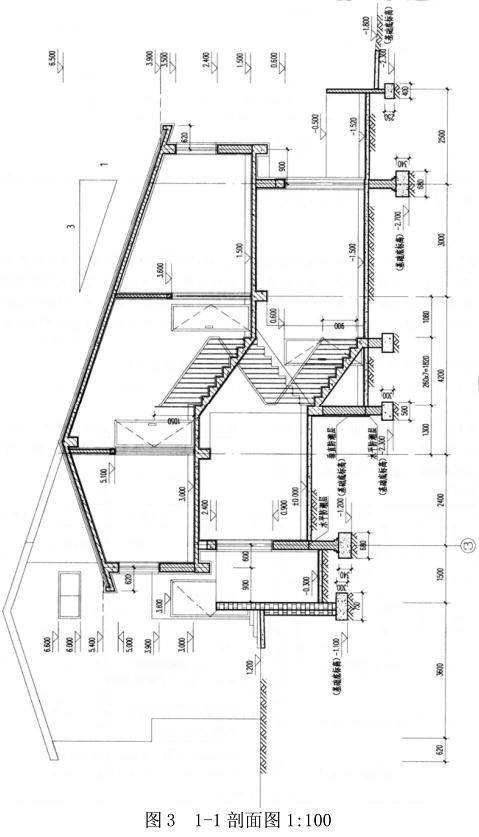

详见图 3。
