  3. 【试题要求】 1.任务描述 图示某小型展览馆门厅局部一、二层及屋顶平面图

【试题要求】 1.任务描述 图示某小型展览馆门厅局部一、二层及屋顶平面图

资格题库2022-08-02  38

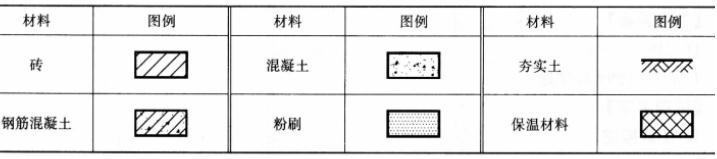

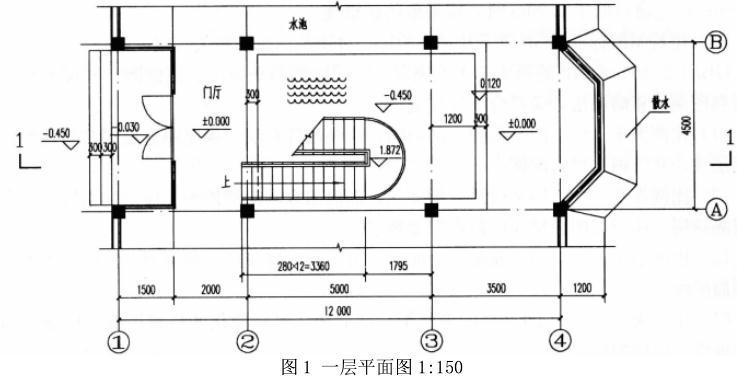

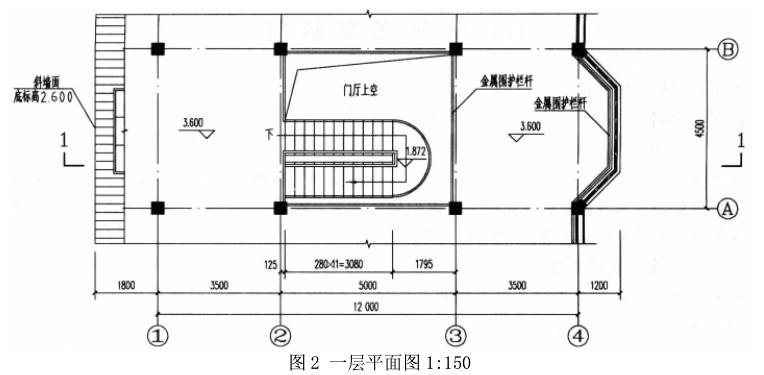

问题 【试题要求】 1.任务描述 图示某小型展览馆门厅局部一、二层及屋顶平面图（见详图 1～图 3），按指定的剖面线位置画出剖面图，剖面图必须准确地反映出平面图中所表示的尺寸及空间关系，并符合提出的设计任务与构造要求。2.设计任务与构造要求 (1)结构类型：现浇钢筋混凝土框架。 (2)冰冻深度：无冰冻。 (3)地下水深度：不考虑。 (4)室内外高差：450mm。 (5)砖墙大放脚基础：740mm 宽、底标高-1.200m，混凝土垫层厚 200mm。 (6)楼梯梯段钢筋混凝土条形基础：底板宽 600mm、底板厚 200mm，底标高-1.000m；混凝土垫层厚 100mm。 (7)钢筋混凝土柱独立基础：1700mm×1700mm、二阶、每阶高 350m、底标高-1.600m；混凝土垫层厚 100mm。 (8)柱：各层断面均为 350mm×350mm。 (9)地坪：素土夯实，80mm 厚 C10 混凝土垫层，30mm 厚 1:4 干硬性水泥砂浆结合层，铺 20mm 厚花岗石板，灌稀水泥浆擦缝。 (10)水池：自防水 C20 钢筋混凝土，壁厚 300mm，底板厚 200mm；20mm 厚 1:2.5 水泥砂浆结合层，贴 5mm 厚面砖。 (11)楼面：80mm 厚现浇钢筋混凝土板，20mm 厚 1：4 干硬性水泥砂浆结合层，铺 10mm 厚地砖，干水泥擦缝。 (12)梁：楼面、屋面断面均为 250mm（宽）×400mm（高）。 (13)屋面：80mm 厚现浇钢筋混凝土平板，1:6 水泥焦渣（最薄处 30mm 厚）、找 2%坡度，铺 80mm 厚加气混凝土保温层，20mm 厚 1:2.5 水泥砂浆找平层，表面刷 2mm 厚聚氨酯防水涂膜及其涂膜保护层。 (14)外墙：240mm 厚砖墙，二层的斜墙面为 80mm 厚钢筋混凝土斜板；外墙面均用 20mm 厚 1:2 水泥砂浆结合层，贴 6mm 厚面砖。 (15)吊顶：一、二层轻钢龙骨石膏板吊顶，吊顶高度均为 2700mm。 (16)门窗：一层：入口门高 2700mm（门扇高 2100mm）；外窗高 2100mm、窗台高 600mm。二层：外窗及斜窗垂直高 2100mm，窗台高 600mm。 3.剖面要求 (1)画出 1: 50 剖面图，剖面应表示出基础、楼地面、屋顶采光窗、外墙、楼梯、吊顶、散水、台阶、防潮层等及各可见线。 (2)注明标高、屋面坡度与关键尺寸。 4.图例
选项
答案
解析 详见图 4。
