任务描述 图示某多层住宅的平屋面拟改为坡屋顶,结构自下而上采用卧梁、立柱、斜
任务描述 图示某多层住宅的平屋面拟改为坡屋顶,结构自下而上采用卧梁、立柱、斜
题库
2022-08-02
49
问题

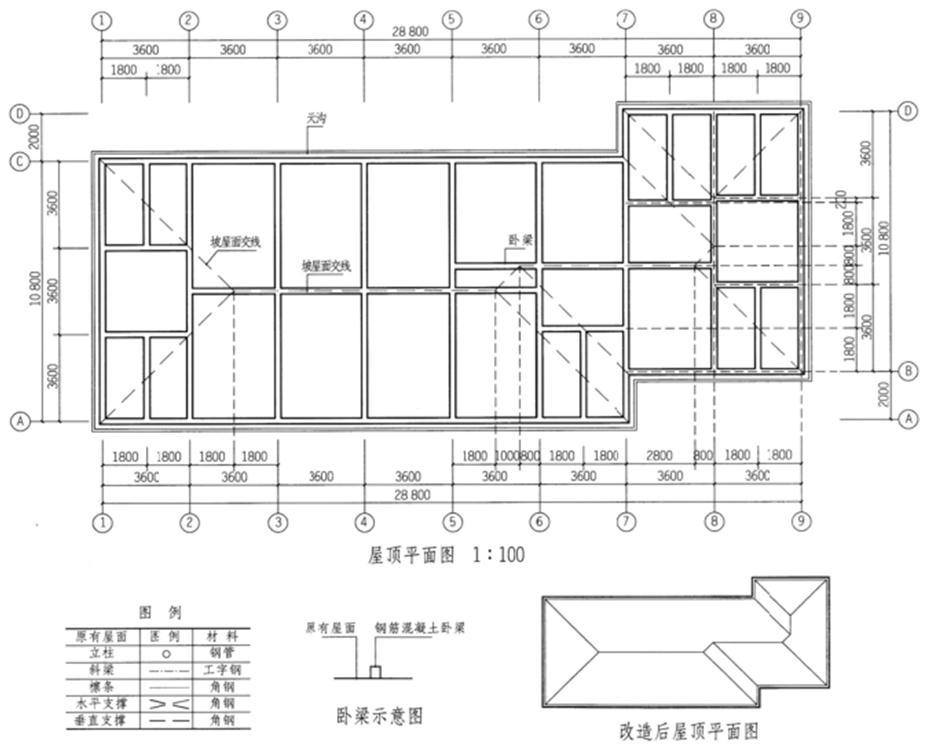

任务描述 图示某多层住宅的平屋面拟改为坡屋顶,结构自下而上采用卧梁、立柱、斜梁、檩条支撑方式,屋顶平面图已给出屋面改造所需的卧梁和坡屋面交线。要求按照经济合理的原则完成结构布置。 任务要求 卧梁上布置立柱,立柱间距根据斜梁支撑点要求不大于2600mm。 立柱上支撑斜梁(外墙上部由卧梁支撑斜梁,无需立柱),斜梁不得悬臂或弯折。斜梁上搁置檩条,檩条跨长(支撑间距)不大于3600mm,檩条水平间距不大于800mm。屋面水平支撑设置于端部第二或第三开间,立柱垂直支撑设置于端部第二及第三开间。 作图要求 在屋顶平面图上用所提供的图例画出坡屋面的立柱、斜梁、檩条、水平支撑和垂直支撑。
选项

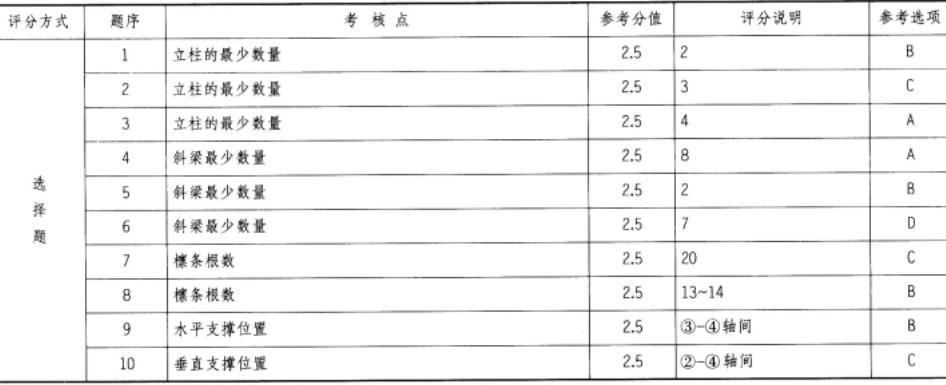

答案
解析

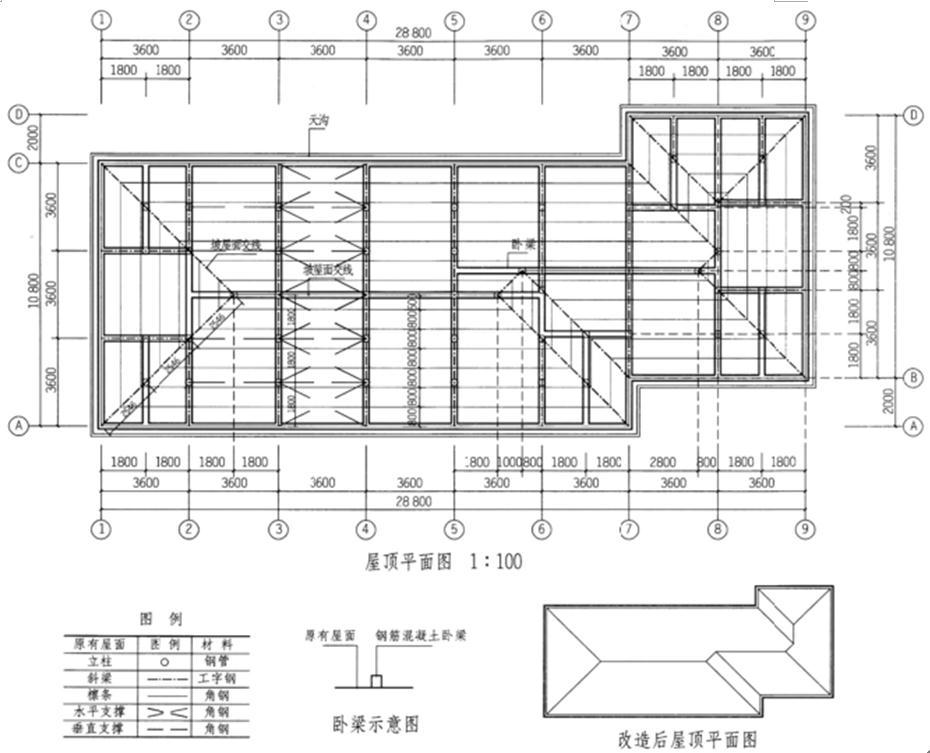

参考作图提示
