任务描述 图示为多层建筑外墙外保温节点,保温材料的燃烧性能为B1级。根据现行
任务描述 图示为多层建筑外墙外保温节点,保温材料的燃烧性能为B1级。根据现行
admin
2022-08-02
75
问题

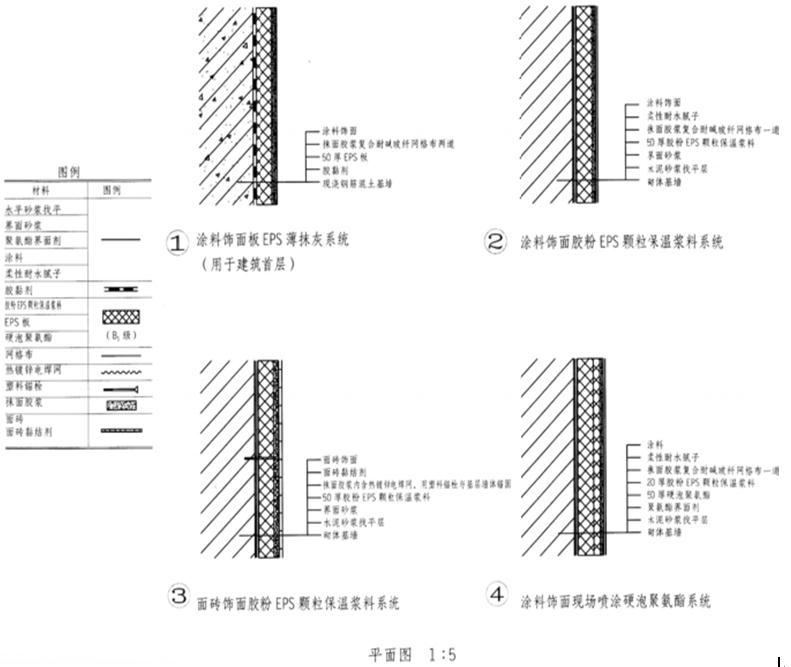

任务描述 图示为多层建筑外墙外保温节点,保温材料的燃烧性能为B1级。根据现行规范、国标图集以及任务要求和图例,按比例完成各节点的外保温系统构造。 任务要求 1.在各节点中绘制外保温系统构造层,并标注材料的名称。 2.在需要设网格布的节点中标明网格布的层数。 3.保温层厚度按50mm绘制。 4.根据作图结果完成下题的选择题作答。
选项
答案

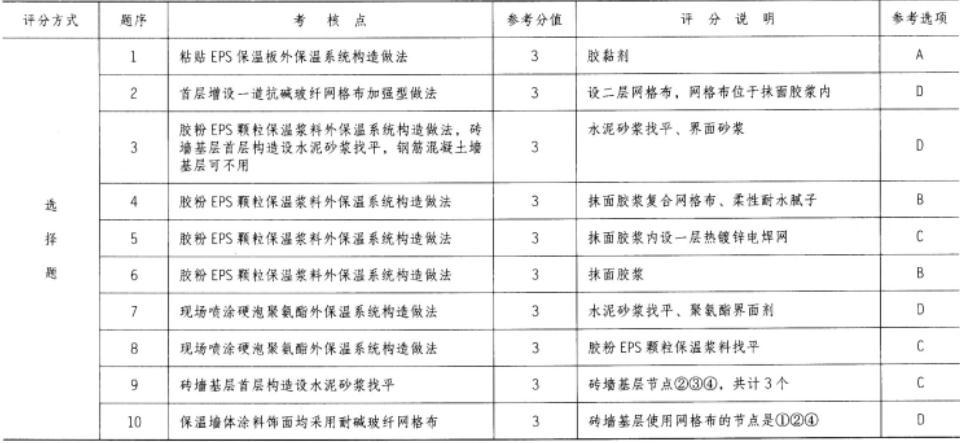

解析
参考作图提示
