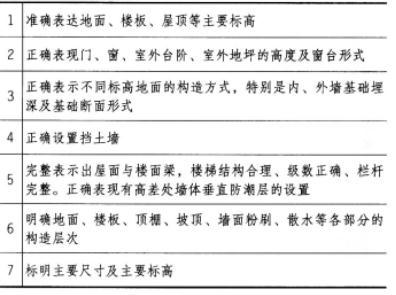

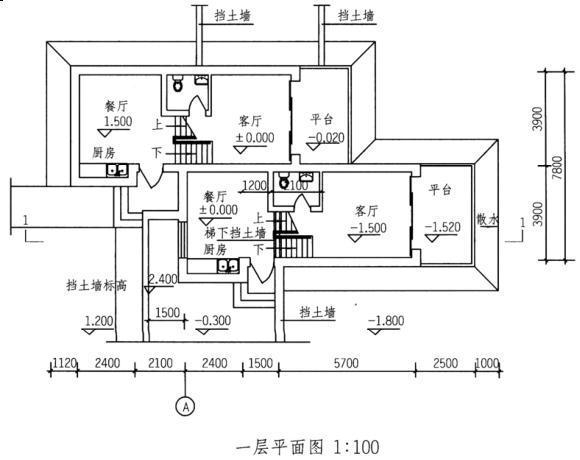

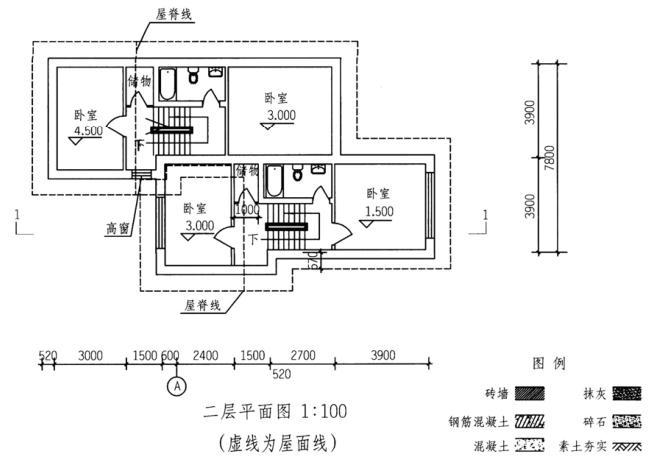

问题 设计任务 根据某住宅一、二层平面（含屋面平面示意图），按指定的1-1剖切线位置画出剖面图，剖面图必须要正确反映出平面图中表示的尺寸及空间关系，并符合构造要求。 构造要求 结构类型：砖墙体承重，现浇钢筋混凝土楼板。室内外高差：详见图示。 层高：一层3000mm，二层2400mm（楼面至外墙中轴线与屋面结构板面的交点）。 基础：砖墙砌体构造，C10混凝土680mm（宽）×340mm（高），条形基础，基础埋深1200mm（室内地面下）。 地面：素土分层夯实，100mm厚C10混凝土，20mm厚水泥砂浆找平，上贴地砖（平台做法同地面）。 楼面：100mm厚钢筋混凝土楼板，20mm厚水泥砂浆找平，上铺8mm厚复合木地板，卫生间铺贴地砖。 屋面：二坡顶，坡度为1:3，100mm厚现浇钢筋混凝土屋面板，25mm厚水泥砂浆找平，2mm厚防水涂层，粘贴防水卷材，上贴25mm厚聚苯乙烯保温隔热板，40mm厚细石混凝土找平层，内配φ 6@500mm×500mm钢筋网，铺贴瓦楞形面砖。挑檐500mm，自由落水。 外墙：370mm厚砖墙，20mm厚面层，面涂涂料。 内墙：240mm厚承重，120mm厚非承重，20mm厚面层，面涂涂料。梁：全部为钢筋混凝土梁。 承重梁（包括圈梁）：240mm（宽）×400mm（高）。 门洞过梁：240mm（宽）×240mm（高）及120mm（宽）×120mm（高）。 门：门高均为2100mm，入户门宽1000mm，房门宽900mm，卫生间、储物间门宽700mm，平台推拉门宽3000mm。 窗：一层窗高1500mm，二层窗高1100mm，窗台高900mm，高侧窗高600mm，窗台高1500mm。 楼梯：构造做法同楼面，挡土墙为240mm厚砖砌体，基础C10混凝土500mm（宽）×300mm（高），埋深100mm（室内地面下）。 栏板：砖砌体110mm厚，高1000mm，混凝土压顶120mm（宽）×120mm（高），基础C10混凝土400mm（宽）×250mm（高），埋深500mm（室外地面下）。 挡土墙：水泥砂浆砌基石，厚300mm，挡土部分厚500mm，基础C10混凝土750mm（宽）×300mm（高），埋深800mm（室外地面下）。 防潮层：采用水泥砂浆。 散水：素土夯实，100mm厚C10混凝土，20mm厚水泥砂浆找平。 作图要求 1.画出1:50剖面图，它应包括基础、楼地面、屋面、内外墙、门窗、楼梯、梁、防潮层及可视线等。 2.注明室内、外各坐标高，屋脊板面标高。 3.注明外沿及有关门窗高度尺寸。
