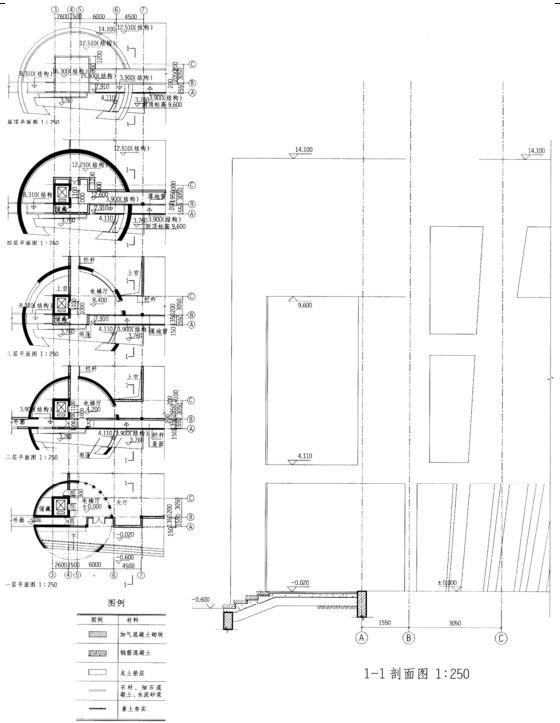

任务说明 图示为某南方多层公共建筑出入口的局部平面图,按指定剖切线位置和构造要求绘制、完善剖面图,剖面图应正确反映平面图所示关系。 构造要求 结构:现浇钢筋混凝土结构。 地面:素土夯实,150mm厚3:7灰土垫层,60mm厚细石混凝土,30mm厚干硬性水泥砂浆,20mm厚石材面层。 楼面:100厚现浇钢筋混凝土楼板,楼面构造厚度90mm。 屋面:100mm厚现浇钢筋混凝土屋面板,屋面构造厚度250mm。 墙:300mm厚加气混凝土砌块填充墙。 女儿墙:200mm厚钢筋混凝土,从结构面起计600mm高。 梁:仅在墙下及板边设梁,梁截面600mm×300mm(高×宽)。门:门洞口高均为2100mm(含电梯门)。 落地窗:窗洞顶与梁平齐,窗底落在楼板翻边顶。栏杆:均为金属栏杆。 雨篷:金属雨篷,总厚度200mm。 任务要求 1.绘制1-1剖面图,按图例绘出构造要求所列各项内容并补全建筑可见线。 2.在1-1剖面图上标注楼地面、屋面、女儿墙顶、剖到的落地窗洞顶标高。 3.在剖面图上按规范要求设置栏杆并标注 轴上栏杆的最小高度。
选项
答案
解析

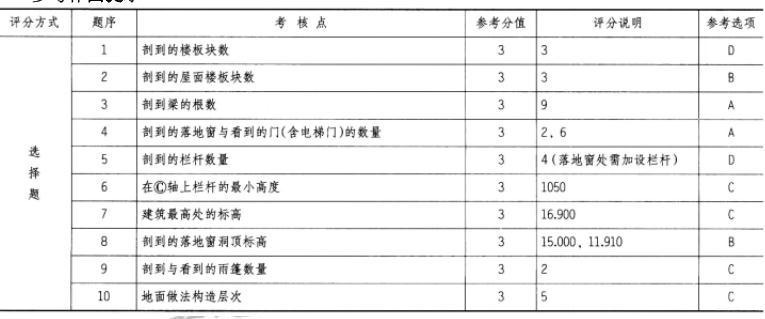

参考作图提示
