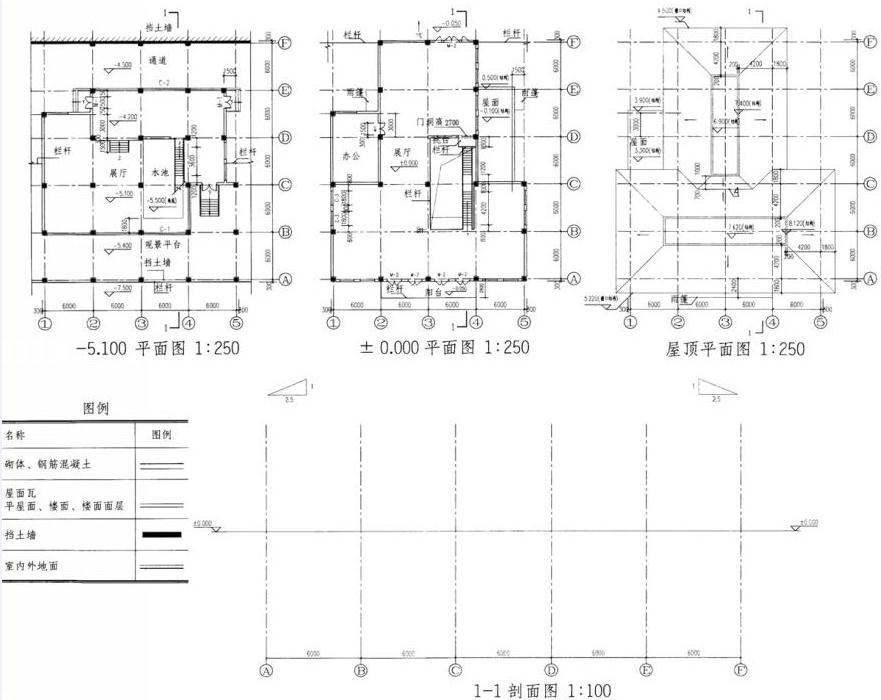

问题 任务说明 图示为某坡地园林建筑平面图，按指定剖切线位置和构造要求绘制1-1剖面图。剖面图应正确反映平面图所示关系。 构造要求 结构：现浇钢筋混凝土框架结构。 柱：600mm×600mm现浇钢筋混凝土柱。 梁：现浇钢筋混凝土梁，600mm×300mm（高×宽）。 墙：内、外墙均为300mm厚砌体，挡土墙为300mm厚钢筋混凝土。 坡屋面：200mm厚现浇钢筋混凝土板，上铺屋面瓦，屋面坡度1/2.5。屋面挑檐无天沟和封檐板。 平屋面：100mm厚现浇钢筋混凝土板，面层构造150mm厚。 楼面：200mm厚现浇钢筋混凝土板，面层构造100mm厚。 楼梯：现浇钢筋混凝土板式楼梯，面层构造50mm厚，梯级为300mm×150mm（宽×高）。 阳台、挑台、雨篷：板式结构，200mm厚现浇钢筋混凝土板。阳台面层构造50mm厚，雨篷板底齐门上口。 室内外地面：素土夯实，面层构造200mm厚。 门：M-1门高2700mm，M-2门高3900mm，M-3门高3300mm。 窗：C-1和C-2为落地窗，窗高至结构梁底，C-3窗台高900mm，窗高3000mm。栏杆：均为通透式金属栏杆。 水池：池底及池壁均为200mm厚钢筋混凝土。 任务要求 1.绘制1-1剖面图，按图例绘出构造要求所列的各项内容及建筑可见线。 2.在1-1剖面图上标注楼地面、楼梯休息平台标高，檐口、屋脊及屋顶平面图中A点的结构面标高。 3.根据作图结果完成下题的选择题作答。
选项
答案

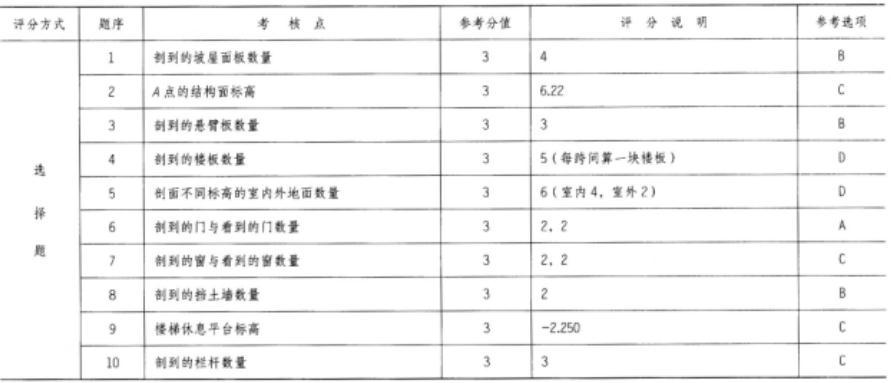

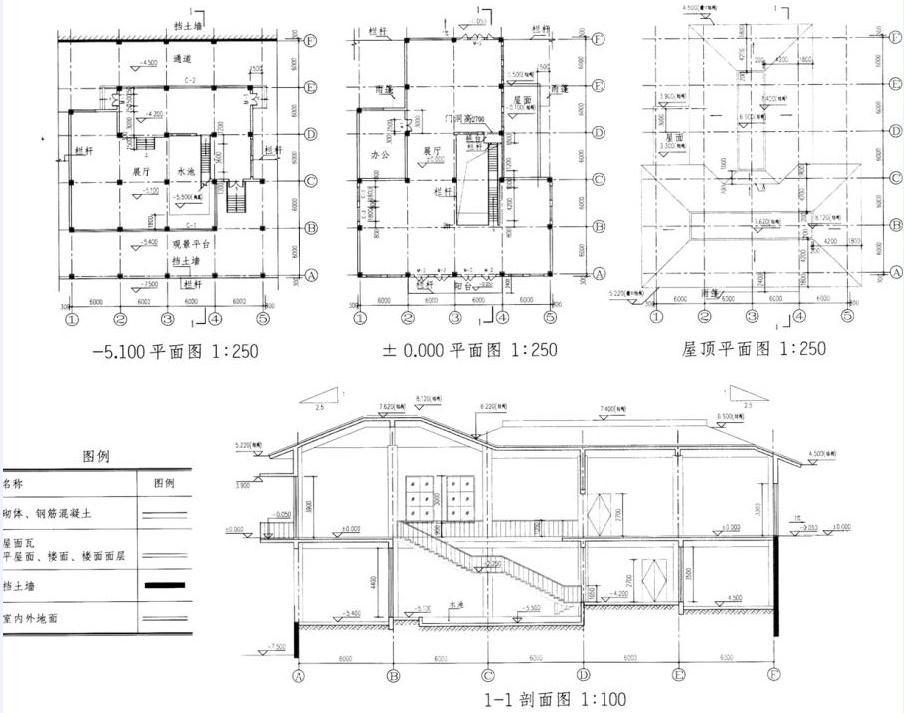

解析 参考作图提示
