任务说明 下页图为某餐厅残疾人(盲人)楼梯大样楼梯的平面及剖面,要求按无障碍
任务说明 下页图为某餐厅残疾人(盲人)楼梯大样楼梯的平面及剖面,要求按无障碍
admin
2022-08-02
55
问题

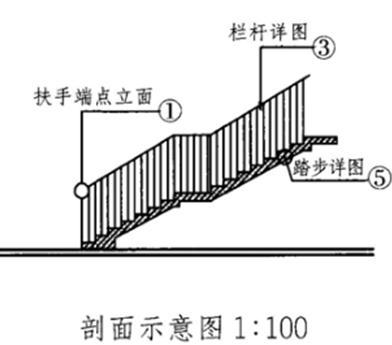

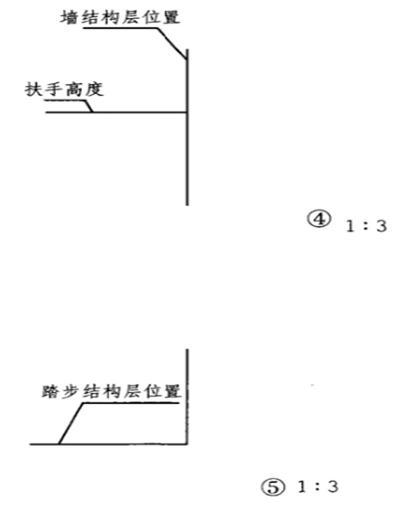

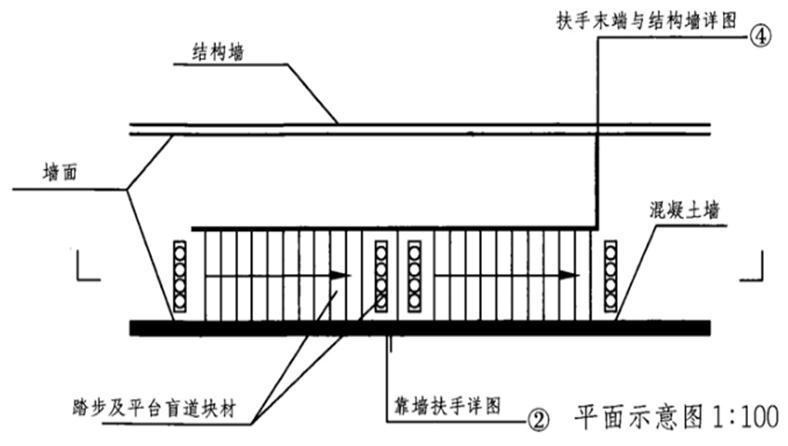

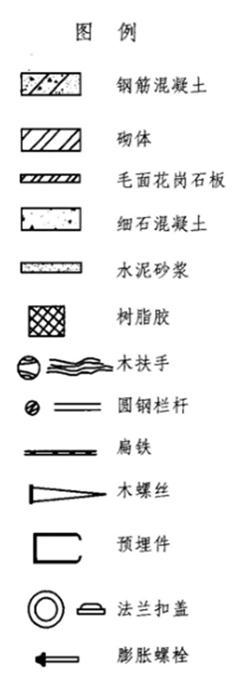

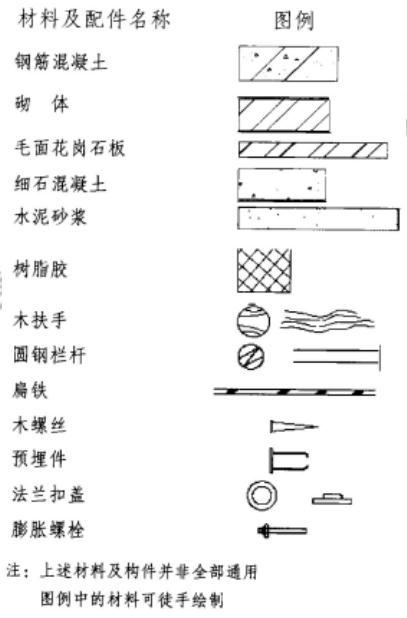

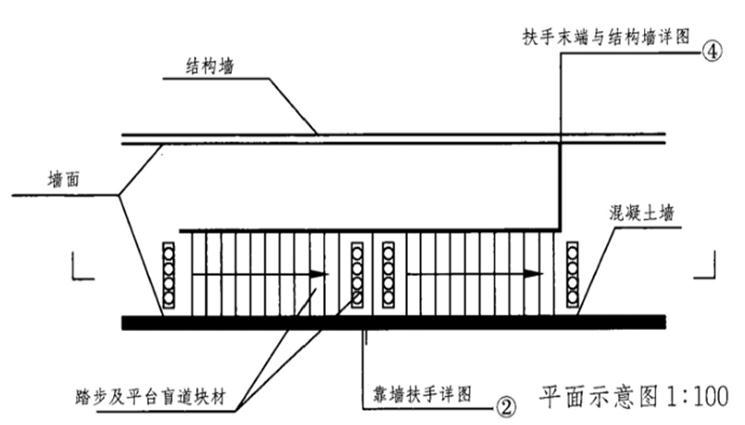

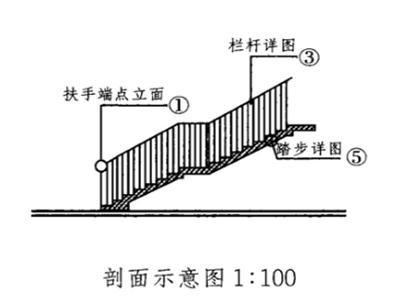

任务说明 下页图为某餐厅残疾人(盲人)楼梯大样楼梯的平面及剖面,要求按无障碍设计绘制给定节点的构造详图。 制图要求 1.各节点按无障碍设计要求详细标注尺寸及构造做法。 2.选择下表中合适的配件及材料。(见各节点详图)
[jzjssjcc4st25jpg]
选项
答案

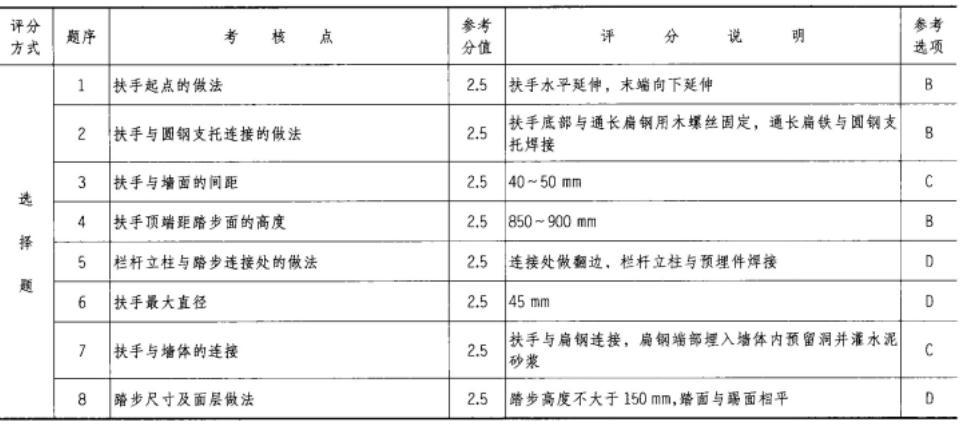

解析

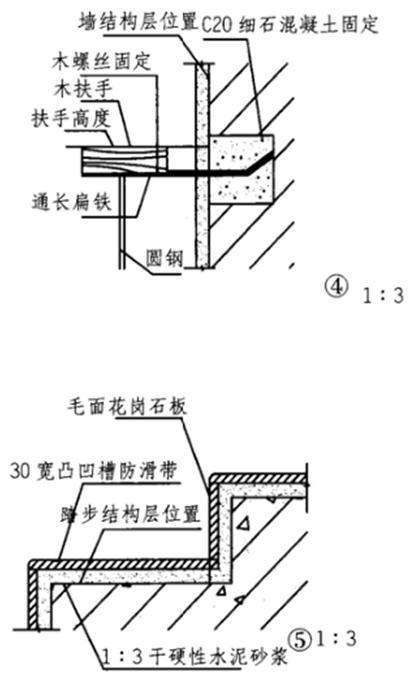

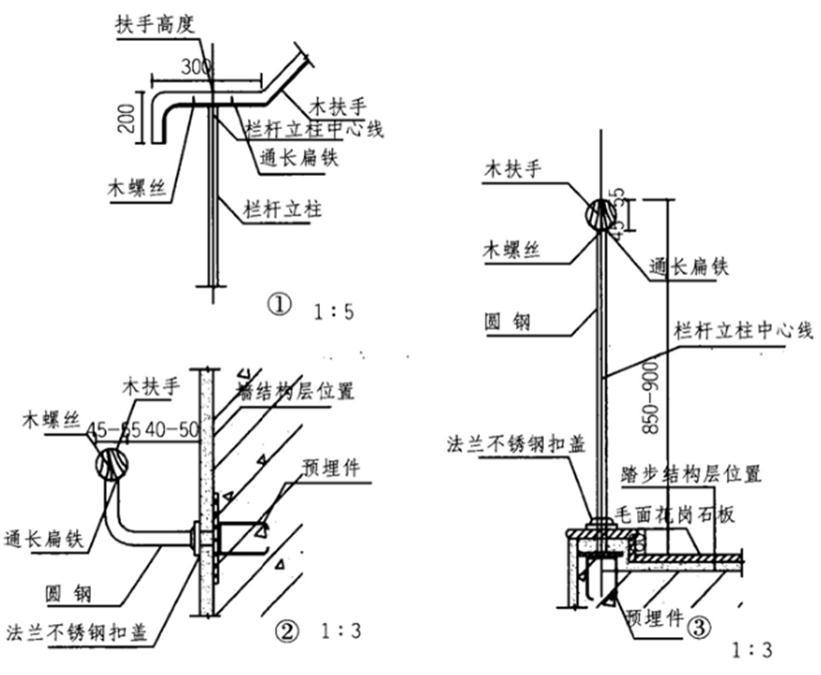

参考作图提示
