问题

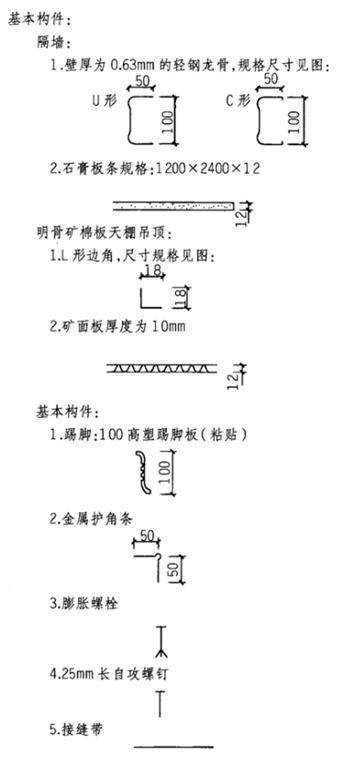

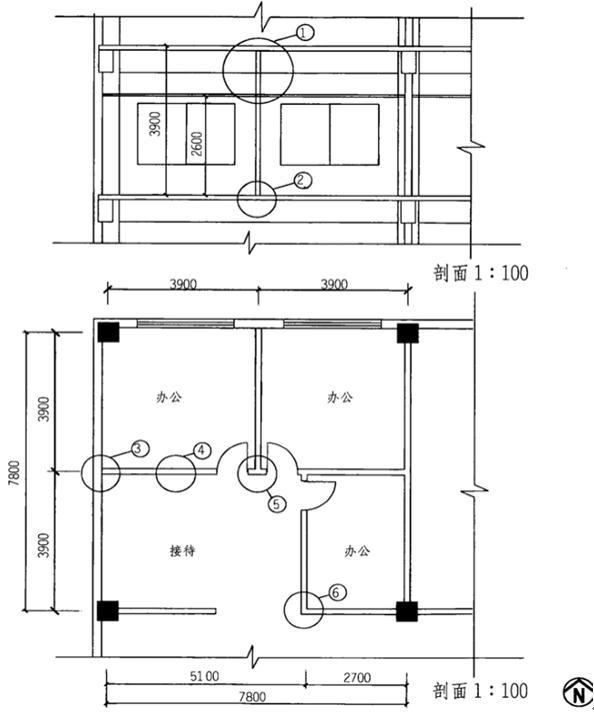

任务要求 使用所提供的基本构件,按照所提供的剖面与平面图所示的①—⑥节点,绘出构造详图,并注明材料与构件名称。 任务说明 隔墙构造仅选用所提供的轻钢龙骨及构件,不考虑其他类型的龙骨及配件。面层为纸面石膏板。暂不考虑墙体的隔音要求。 1.外墙做法:200mm厚空心砖墙,25mm厚水泥砂浆粉面。 2.楼面做法:钢筋混凝土上抹30mm厚水泥砂浆。 3.内门:木门框。 4.天花吊顶:明骨矿棉板。
选项
答案
解析

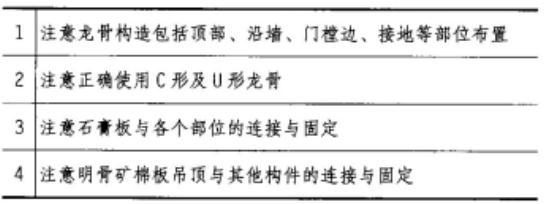

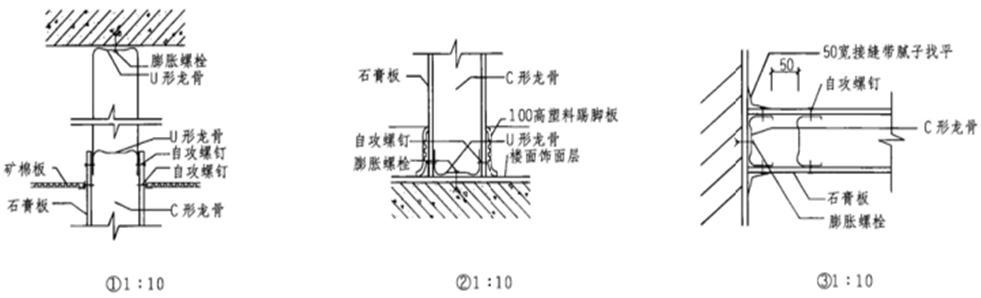

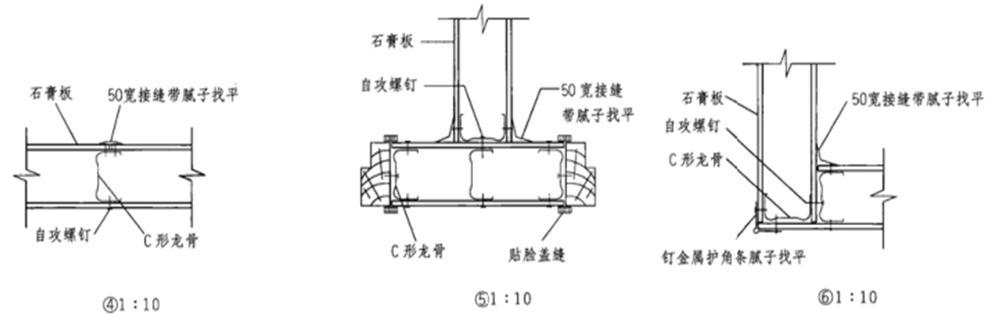

参考作图提示
转载请注明原文地址:https://tihaiku.com/jzgc/2525938.html
本试题收录于:
建筑技术设计作图题题库一级注册建筑师分类
建筑技术设计作图题
一级注册建筑师
