任务说明 图示为4个地下室防水构造剖面节点。根据现行规范和国家标准图集的要求
任务说明 图示为4个地下室防水构造剖面节点。根据现行规范和国家标准图集的要求
题库
2022-08-02
63
问题

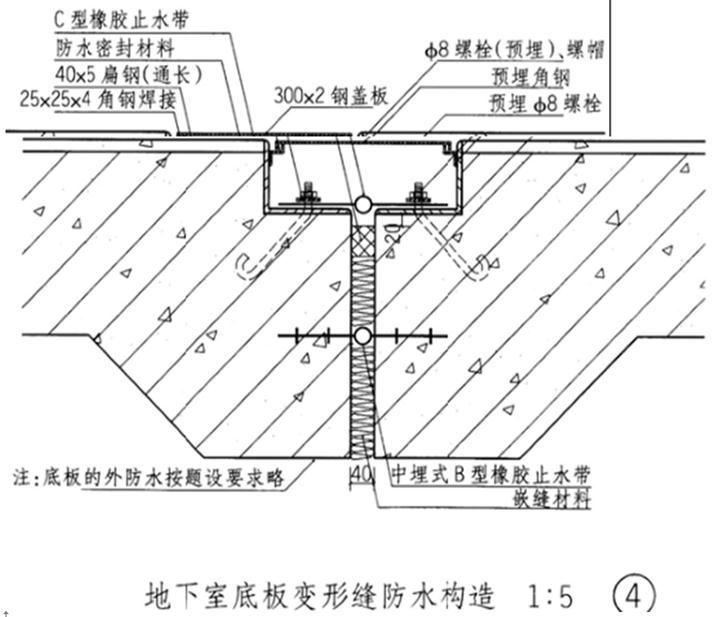

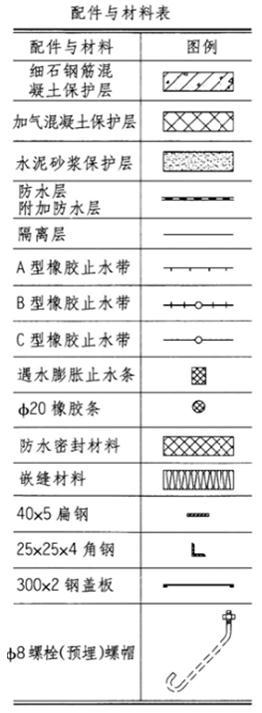

任务说明 图示为4个地下室防水构造剖面节点。根据现行规范和国家标准图集的要求,不考虑保温,按Ⅰ级防水要求绘制节点构造。 任务要求 1.选用给出的适合的配件与材料,完成如下四个节点的构造详图。 2.注明所选配件与材料的名称,并在引出线处标注各构造层次的名称。其中各节点的要求:节点①应采用两道止水材料,不用绘制外墙的外防水构造。 节点②应采用中埋式止水带,并绘制顶板面的防水构造。 节点③外墙采用加气混凝土块保护层。 节点④采用中埋式止水带和可拆卸式止水带,不需绘制底板的外防水构造。 [jzjssjcc2st17jpg] [jzjssjcc2st18jpg]
选项
答案
解析
参考作图提示
