【试题要求】 1.任务说明按题目要求和图例所示的材料绘出不同室内墙体的

练习题库2022-08-02 71

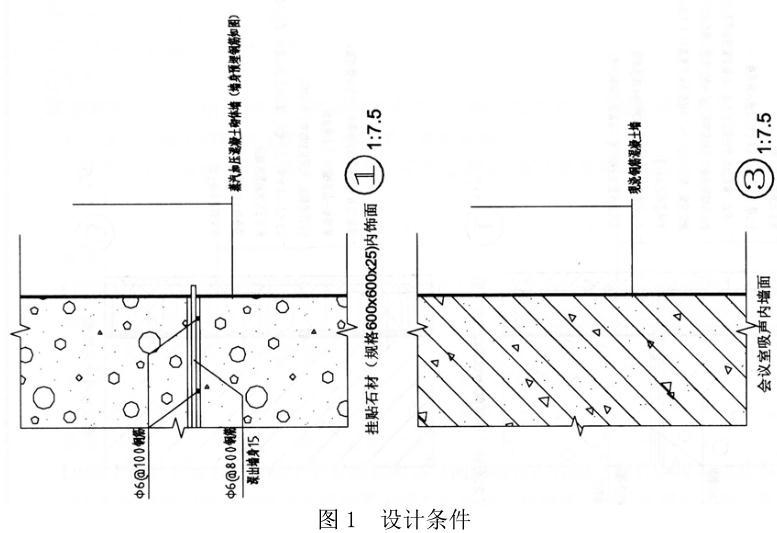

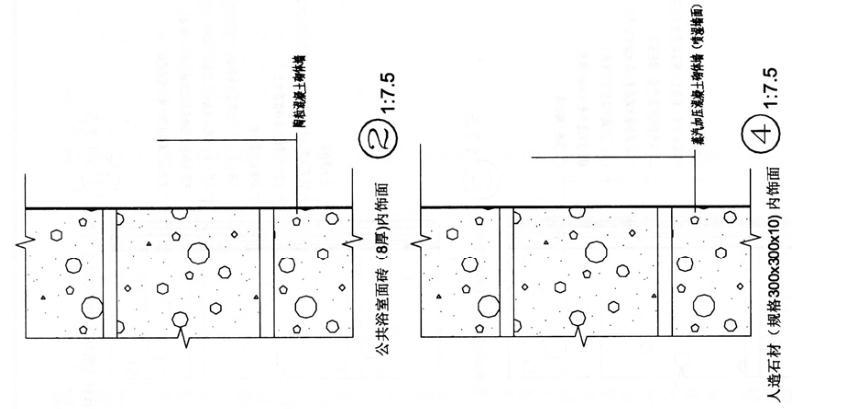

问题【试题要求】 1.任务说明按题目要求和图例所示的材料绘出不同室内墙体的内墙饰面构造做法（在图 1 上作图），并注明材料名称。制图比例 1:5（由于排版需要，本题修改比例为 1:7.5）。

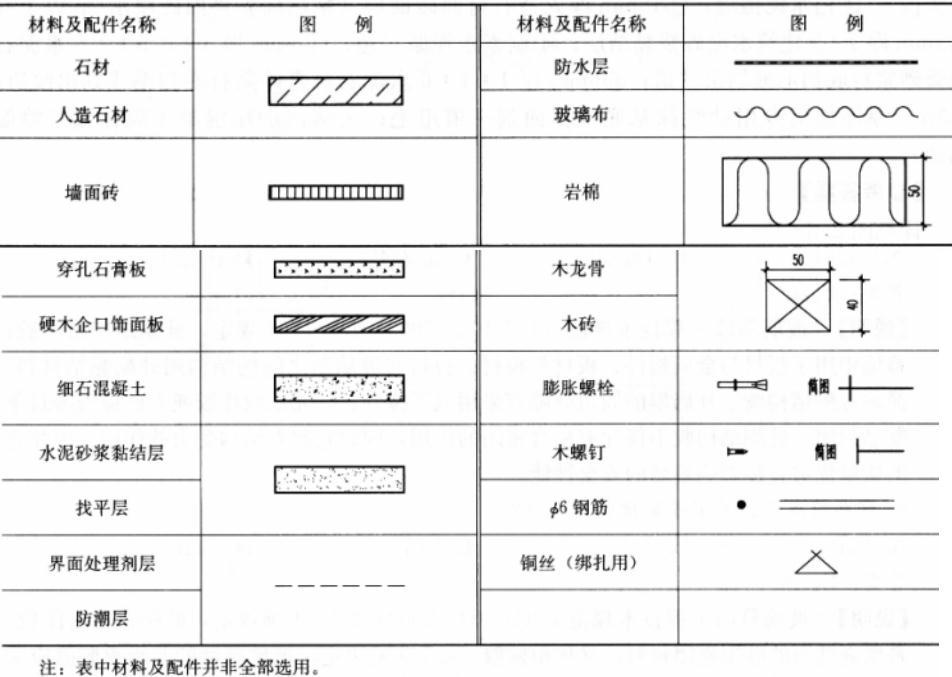

2.图例

选项

答案

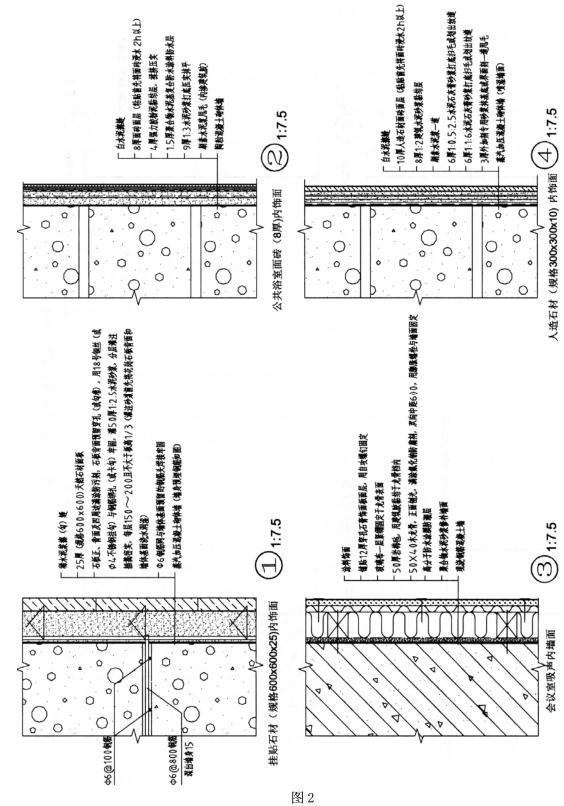

解析详见图 2。

转载请注明原文地址:https://tihaiku.com/jzgc/2525813.html

建筑技术设计作图题
