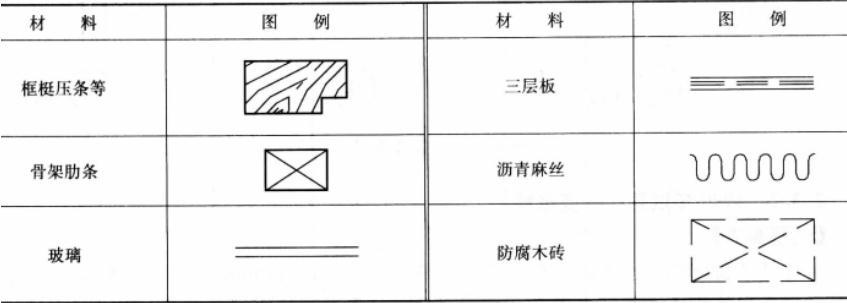

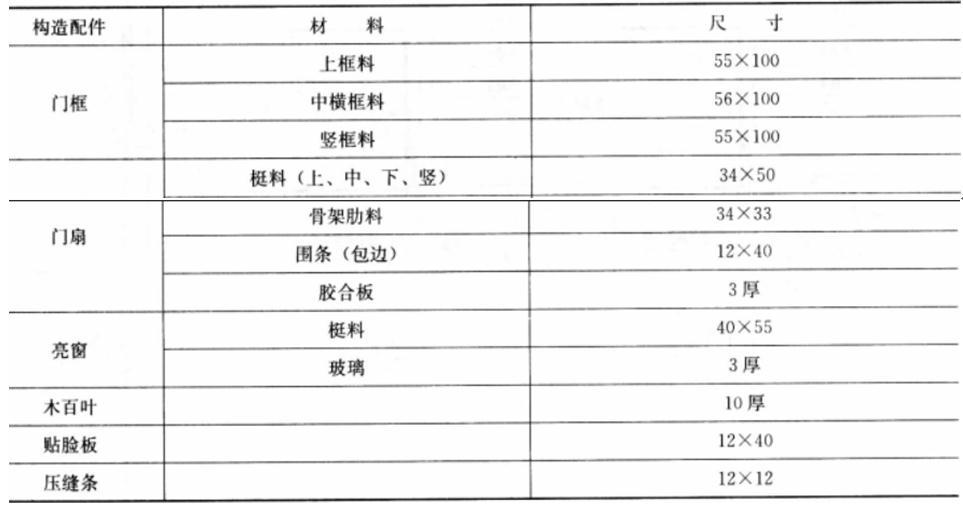

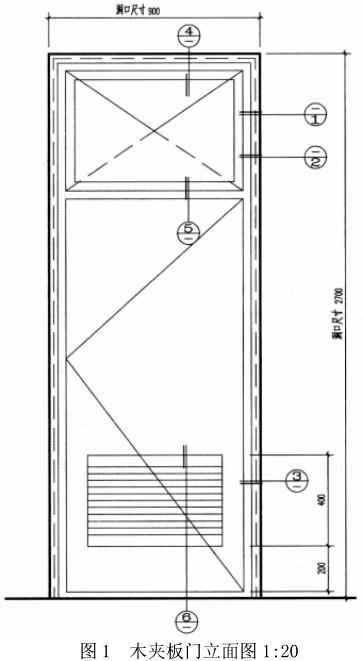

问题 【试题要求】 1.任务描述 图示木夹板门（如下图 1）按指定的剖面线位置及剖视方向，绘出构造节点详图，包括与 240mm 砖墙及过梁的关系，要求构造合理。2.设计任务与构造要求 (1)图示木夹板门，中悬亮窗，下部有百叶，双面胶合板门。 (2)用料尺寸（下表）。3.作图要求 (1)构造节点，共 6 个，比例 1:2（由于排版需要，本题修改比例为 1:10）。 (2)亮窗转轴位于窗扇中心以下 30mm 处。 (3)标明细部尺寸。 (4)使用规定图例（下表）。【解析要点】 (1)木门平开门的构成：门一般由门框、门扇、亮子、五金零件及其附件组成。 (2)门框：一般由两根竖向的边框和上框组成。当有亮子时，还有中横框。 (3)门扇：夹板门是用断面较小的方木做成骨架，两面粘贴面板而成。门扇面板可用胶合板、塑料面板和硬质纤维板。面板和骨架形成一个整体，共同抵抗变形。夹板门的形式可分为全夹板门、带玻璃或带百叶夹板门。
选项
答案

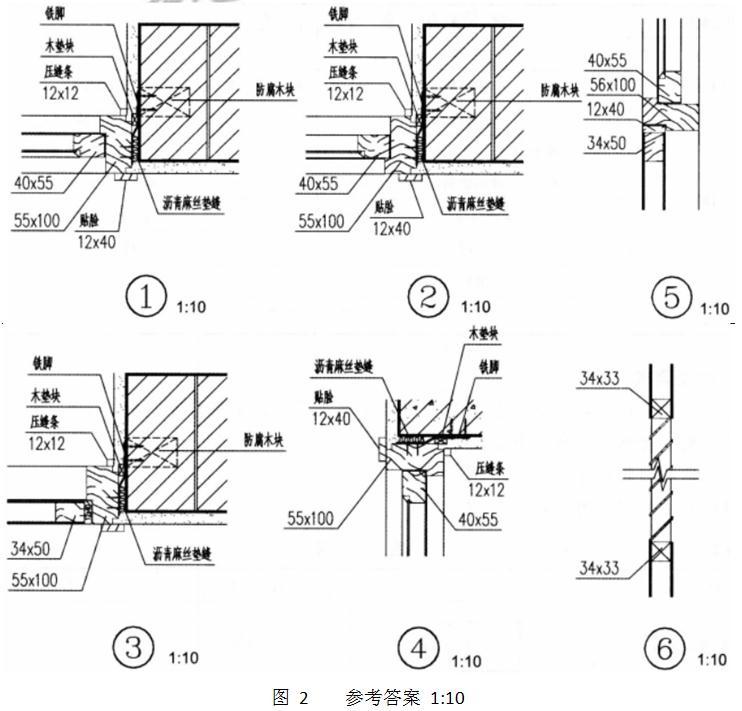

解析 详见图 2。
