所示结构在外力偶M作用下正确的弯矩图是( )。
所示结构在外力偶M作用下正确的弯矩图是( )。
最全题库
2022-08-02
55
问题

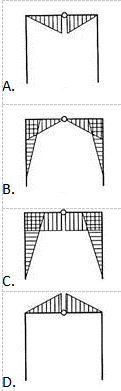

所示结构在外力偶M作用下正确的弯矩图是( )。
选项
答案
C
解析
首先由整体平衡求解两个支座的竖向反力,根据受力平衡,可知两个支座的竖向反力为零。然后取结构右半部分进行分析,可知支座必有水平反力,且水平反力对竖杆产生的弯矩为斜直线。由于水平横梁只受弯矩M作用,所以横梁的弯矩图为水平直线。左半部分结构弯矩图和右半部分对称,因此正确剪力图为C选项。
