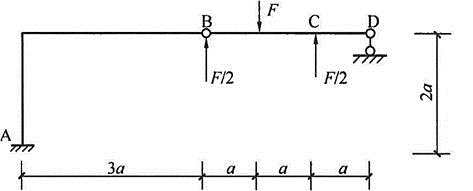

所示刚架中,A点的弯矩为( )。(以A点左侧受拉为正)
A.MA=3Fa/2B.MA=FaC.MA=0D.MA=-Fa
选项
A.MA=3Fa/2
B.MA=Fa
C.MA=0
D.MA=-Fa
答案
C
解析
AB部分为基本结构,BCD部分为附属结构。首先对BCD部分进行受力分析,对B点取矩:Fa=F/2×2a+FD×3a,解得:FD=0。再进行整体受力分析,对A点取矩,根据平衡条件:MA+F·4a=F/2·3a+F/2·5a,解得:MA=0。
