所示结构各杠杆相同,其弯矩图形状所对应的受力结构是( )。
所示结构各杠杆相同,其弯矩图形状所对应的受力结构是( )。
免费题库
2022-08-02
51
问题

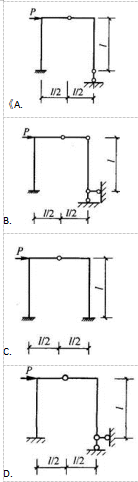

所示结构各杠杆相同,其弯矩图形状所对应的受力结构是( )。
选项
答案
D
解析
A图和B图右半部分是附属部分,ABC左半部分是主体部分。作用在主体部分的荷载,对附属部分不会产生内力。故都不受力,没有弯矩。C图右下角是固定端支座应当有反力偶产生的弯矩,且为对称结构受反对称荷载,弯矩图应该是反对称的。
