所示结构在外力P作用下。若使AB杆与BC杆最大弯矩绝对值相等,则a与b的关系应为
所示结构在外力P作用下。若使AB杆与BC杆最大弯矩绝对值相等,则a与b的关系应为
免费题库
2022-08-02
59
问题

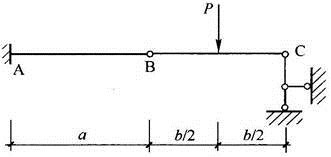

所示结构在外力P作用下。若使AB杆与BC杆最大弯矩绝对值相等,则a与b的关系应为( )。
A.a=b/4B.a=b/2C.a=bD.a=2b
选项
A.a=b/4
B.a=b/2
C.a=b
D.a=2b
答案
B
解析

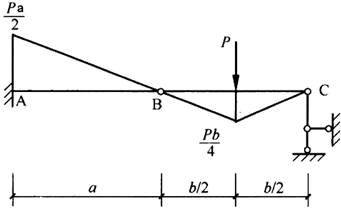

由分析可知,图示结构为超静定结构,先从附属部分开始分析。将结构从中间铰B断开,可知B点的支反力是P/2。右边BC杆最大正弯矩是Pb/4,左边AB杆最大负弯矩是Pa/2。令两者相等,Pa/2=Pb/4,可知a=b/2。
