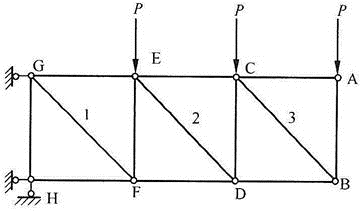

所示桁架中斜杆1、2和3受何力作用?( )图
A.均受拉力B.均受压力C.2和3受拉力,1受压力D.1和2受拉力,3受压力
选项
A.均受拉力
B.均受压力
C.2和3受拉力,1受压力
D.1和2受拉力,3受压力
答案
A
解析

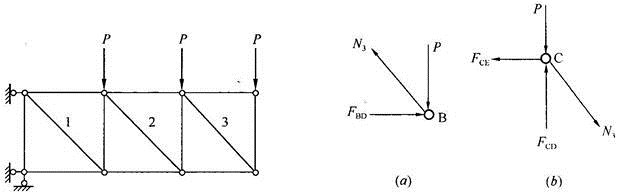

首先分析A点受力,可知AB杆受压力P,AC杆为零杆。再分析节点B,画出B点的受力图如图(a),可知N3为拉力。再分析节点C,画出C点的受力图如图(b),可知CD杆受压力。以同样的方法分析节点D、节点E、节点F,可知杆2、杆1均受拉力。用截面法,分别作贯穿斜杆1、2、3的截面,取截面右边分析,由竖向力平衡,可以快速得到三个斜杆均受拉力。
