某简支梁受力情况如图所示,对梁端转角值的叙述,何者为正确?(  ) A.θ1=

资格题库2022-08-02  47

问题 某简支梁受力情况如图所示,对梁端转角值的叙述,何者为正确?(  )A.θ1=0B.θ2=0C.θ1=θ2D.θ1=θ2/2

选项 A.θ1=0
B.θ2=0
C.θ1=θ2
D.θ1=θ2/2

答案 D

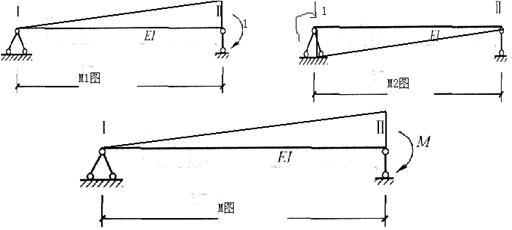

解析 结构静定,作结构在外荷载和单位荷载作用下弯矩图如图所示。图图乘法得:则θ1=-M/(6i),θ2=-M/(3i)。或采用排除法:简支情况下支座转角不可能为零,对称结构在非对称荷载作用下的变形不可能是对称的。
