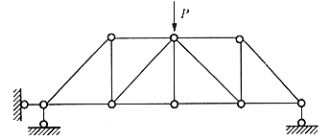

图示桁架在外力P的作用下，零杆的数量为（　　）。 A.1 B.2 C.3

免费题库2022-08-02 70

问题图示桁架在外力P的作用下，零杆的数量为（　　）。

A.1B.2C.3D.5

选项 A.1
B.2
C.3
D.5

答案 A

解析零杆判别方法包括：①两杆结点上无荷载作用时，则该两杆的内力都等于零，N1＝N2＝0。②三杆结点上无荷载作用时，如果其中有两杆在同一直线上，则另一杆必为零杆，N3＝0。根据零杆判别法②可知，仅中间的竖杆为零杆。
