所示结构在外力作用下,支座A竖向反力是(  )。 A.0 B.P/2 C.

题库2022-08-02  19

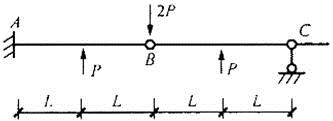

问题 所示结构在外力作用下,支座A竖向反力是(  )。A.0B.P/2C.PD.3P/2

选项 A.0
B.P/2
C.P
D.3P/2

答案 B

解析 由图可知,结构中AB为基本部分,BC为附属部分,则计算步骤为:先附属,后基本。取B点右部为隔离体,对B点取矩计算可得C处支反力为P/2,方向向下,再由整体结构竖向受力平衡可求得A处竖向反力为P/2,方向向上。
