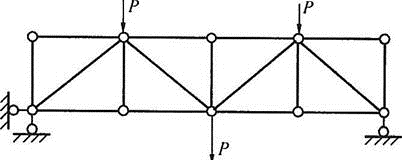

所示桁架中零杆数量为(  )。 A.4根 B.5根 C.6根 D.7根

admin2022-08-02  26

问题 所示桁架中零杆数量为(  )。A.4根B.5根C.6根D.7根

选项 A.4根
B.5根
C.6根
D.7根

答案 D

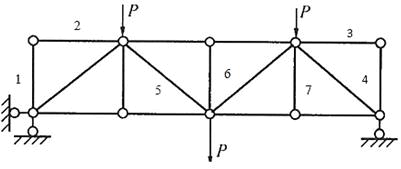

解析 零杆的判别规则:①两杆结点A上无荷载作用时(见1a),则该两杆的内力均为零,N1=N2=0;②三杆结点B上无荷载作用时(见1b),如果其中有两杆在一条直线上,则另一杆必为零,N3=0。如2所示,本题中,由①可得:结构左右两侧杆1、2和3、4的形式均为零杆;由②可得:中间的5、6、7杆也均为零杆。所以,结构一共有7根零杆。
