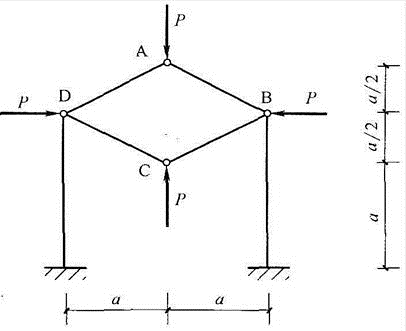

所示结构,当A、B、C、D四点同时作用外力P时。下列对D点变形特征的描述何项正确?( )
A.D点不动B.D点向左C.D点向右D.无法判断
选项
A.D点不动
B.D点向左
C.D点向右
D.无法判断
答案
B
解析
设结构中四根斜杆与水平线夹角为α,则由结点A或结点C的平衡可求斜杆内力FN=P/(2sinα),再由结点D的平衡可以求出两根斜杆内力2FN向左的水平投影为Pcosα/(sinα),因为α小于45°,所以两斜杆的作用力大于D点所受的向右的外力P,故D点应向左产生变形。
