问题

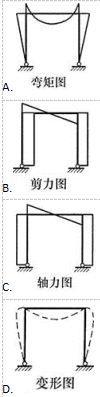

所示结构受均布荷载作用。以下内力图和变形图错误的是( )。
选项
答案
C
解析
如果结构对称、荷载对称,则轴力图、弯矩图、变形图对称,剪力图反对称,在对称轴上剪力为零。如果结构对称、荷载反对称,则轴力图、弯矩图、变形图反对称,剪力图对称,在对称轴上轴力、弯矩均为零。图示结构对称,荷载也对称,所以弯矩图、轴力图、变形图都应是对称的,而剪力图应是反对称的。显然C项轴力图是错误的。
