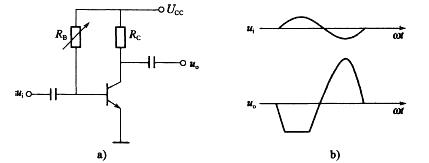

晶体管单管放大电路如图a)所示时,其中电阻RB可调,当输入Ui、输出U0的波形如图b)所示,输出波形:
A.出现了饱和失真,应调大RB.出现了饱和失真,应调小RC.出现了截止失真,应调大RD.出现了截止失真,应调小R
选项
A.出现了饱和失真,应调大R
B.出现了饱和失真,应调小R
C.出现了截止失真,应调大R
D.出现了截止失真,应调小R
答案
A
解析
提示 根据放大电路的输出特征曲线分析可知,该反相放大电路出现了饱和失真,静态工作点对应的基极电流IBQ过大,可以加大RB电阻的数值。
