问题

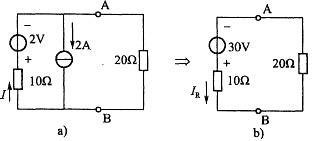

图示两电路相互等效,由图b)可知,流经10
电阻的电流IR = 1A,由此可求得流经 图a)电路中10
电阻的电流I等于:
A. 1A B. -1A C. -3A D. 3A
选项
A D. 3A
答案
A
解析
根据线性电路的戴维南定理,图a)和图b)电路等效指的是对外电路电压和电流相同,即电路中200
电阻中的电流均为1A;然后利用节电电流关系可知,流过图a)电路10
电阻中的电流是1A。
