结构由直杆AC,DE和直角弯杆BCD所组成,自重不计,受载荷F与M=F·a作用。
结构由直杆AC,DE和直角弯杆BCD所组成,自重不计,受载荷F与M=F·a作用。
免费题库
2022-08-02
42
问题

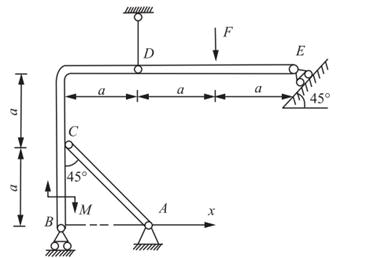

结构由直杆AC,DE和直角弯杆BCD所组成,自重不计,受载荷F与M=F·a作用。则A处约束力的作用线与x轴正向所成的夹角为( )。
A、 135°B、 90°C、 0°D、 45°
选项
A、 135°
B、 90°
C、 0°
D、 45°
答案
D
解析
先对ED部分进行受力分析,根据平衡条件可求得E支座处的水平力为F/2(←),竖向力F/2(↑),根据B处约束形式可知,B支座处只有竖向反力。对整体结构进行受力分析,根据水平方向力平衡关系得:FACx=Fa/2(→),故AC杆受拉力,A处约束力的作用线与x轴正向所成的夹角为45°。
