传递函数G1（s）、G2（s）、G3（s）、G4（s）的增益分别为K1、K2、K

资格题库2022-08-02 99

问题传递函数G1（s）、G2（s）、G3（s）、G4（s）的增益分别为K1、K2、K3、K4，其余部分相同，且K1<K2<K3<K4。由传递函数G2（s）代表的单位反馈（反馈传递函数为1的负反馈）闭环系统的奈奎斯特曲线如图所示。请确定哪个传递函数代表的单位反馈闭环控制系统为稳定的系统？（　　）

A．由G1（s）代表的闭环系统B．由G2（s）代表的闭环系统C．由G3（s）代表的闭环系统D．由G4（s）代表的闭环系统

选项 A．由G1（s）代表的闭环系统
B．由G2（s）代表的闭环系统
C．由G3（s）代表的闭环系统
D．由G4（s）代表的闭环系统

答案 A

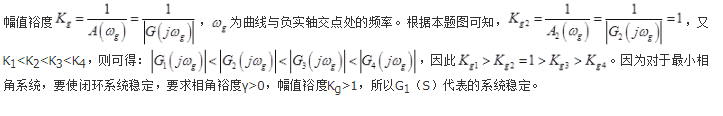

解析
