图示某主动斜齿轮受力简图中正确的是( )。
图示某主动斜齿轮受力简图中正确的是( )。
最全题库
2022-08-02
78
问题

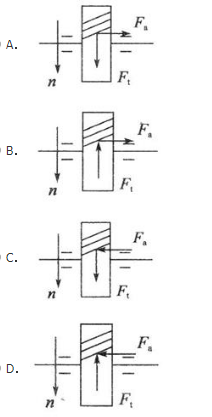

图示某主动斜齿轮受力简图中正确的是( )。
选项
答案
D
解析

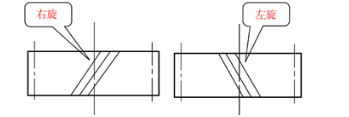

圆周力Ft的方向,在主动轮上与转动方向相反;轴向力的方向取决于齿轮的回转方向和轮齿的螺旋方向,可按“主动轮左、右手螺旋定则”来判断。本题难点在于判断斜齿轮为左旋还是右旋,判别方法:将齿轮轴线垂直放置,轮齿自左至右上升者为右旋,反之为左旋。主动轮为左(右)旋时,左(右)手按转动方向握轴,以四指弯曲方向表示主动轴的回转方向,伸直大拇指,其指向即为主动轮上轴向力的方向。
转载请注明原文地址:https://tihaiku.com/jzgc/2454029.html
本试题收录于:
专业基础知识暖通空调和动力题库公用设备工程师分类
专业基础知识暖通空调和动力
公用设备工程师
