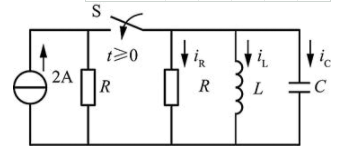

图示电路中,电感及电容元件上没有初始储能,开关S在t=0时刻闭合,那么,在开关闭合后瞬间,电路中的电流iR,iL,iC分别为( )。
A.1A,1A,1AB.0A,2A,0AC.0A,0A,2AD.2A,0A,0A
选项
A.1A,1A,1A
B.0A,2A,0A
C.0A,0A,2A
D.2A,0A,0A
答案
C
解析
由题意可知,电感及电容元件上没有初始储能,在电路换路瞬间,电感电流和电容电压不发生突变,即iL=0,uc=0,而uc为电阻R两端电压,则iR=0,查看整个电路支路,两个R支路和一个L支路的瞬时电流均为0,则电流源电流全部分配在C支路,即iC=2A。
