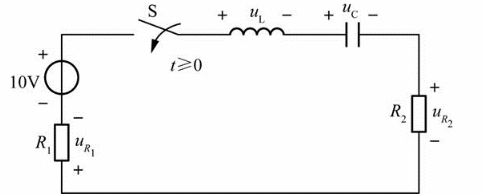

图示电路中,电感及电容元件上没有初始储能,开关S在t=0闭合,那么,在开关闭合瞬间(t=0+),电路中取值为10V的电压是( )。
A.uLB.uCC.uR1+uR2D.uR2
选项
A.uL
B.uC
C.uR1+uR2
D.uR2
答案
A
解析
由题干可知,电感及电容元件上没有初始储能,则iL(0-)=0,uC(0-)=0。根据换路前后,电感中的电流和电容上的电压都应保持原值而不能突变,即iL(0-)=iL(0+)=0,uC(0-)=uC(0+)=0。则在换路瞬间,电感相当于开路,电容相当于短路。因此,在开关闭合瞬间,电感上的电压uL=10V。
