问题 某水闸建在岩基上,共8孔,每孔净宽10m,两孔一联浮筏式,每联底宽25m,闸室顺水流长20m,闸前钢筋混凝土铺盖长10m,厚1.0m,止水设在板厚中间。闸室底板顶高程0.00m,厚2.0m,上游水位10.0m,下游水位2.0m。题图 岩基上的某水闸剖面图下列哪个选项最接近单联闸室总水平推力值(  )A. 13750kNB. 12250kNC. 13670kND. 14250kN

选项 A. 13750kN
B. 12250kN
C. 13670kN
D. 14250kN

答案 A

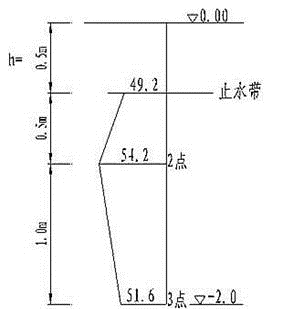

解析 题解图2 水压力分布示意图止水带下的水压力:H0=54.20-γh=54.2-10×0.5=49.2kN。上游止水以上水压力:上游止水以下水压力:下游向上游的水压力:∑H=13781.3+1968.75-2000=13750.1kN。
