问题

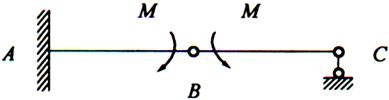

如图所示,A端弯矩为( )。
A.2M,上侧受拉B.2M,下侧受拉C.M,上侧受拉D.M,下侧受拉
选项
A.2M,上侧受拉
B.2M,下侧受拉
C.M,上侧受拉
D.M,下侧受拉
答案
A
解析
图示为多跨静定梁结构,BC段为附属部分,AB段为基本部分。设LAB=LBC=L,先由静定梁可求得支座C的竖向反力:FyC=M/L(方向向下),再根据整体平衡求A端弯矩:MA=FyC×2L+M-M=2M(顺时针方向),因此A端上侧受拉。
