图示外伸梁影响线为量值（ ）。 A．A支座反力的影响线 B．A截面剪力的影响

练习题库2022-08-02  35

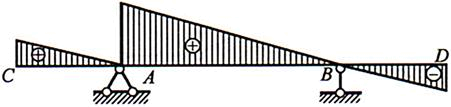

问题 图示外伸梁影响线为量值（ ）。A．A支座反力的影响线B．A截面剪力的影响线C．A左截面剪力的影响线D．A右截面剪力的影响线
选项 A．A支座反力的影响线
B．A截面剪力的影响线
C．A左截面剪力的影响线
D．A右截面剪力的影响线
答案 D
解析 A项，图中影响线A点处有突变，排除A；B项，表述不具体，B截面的剪力应分B节点左侧和右侧讨论；C项，杆AB中部影响线不为零，排除C。此外，还可以通过机动法画影响线轮廓，撤除A右截面剪力约束，代以一对剪力FQ，沿剪力正方向施加微小位移δZ，作出结构在剪力作用下的变形图，恰好与题图相吻合。
