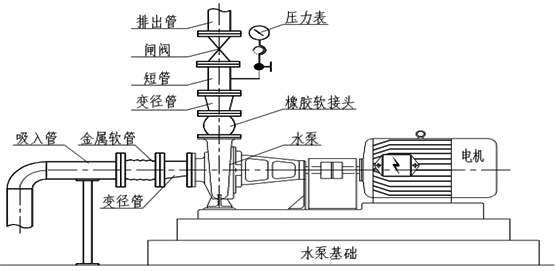

问题 某工业安装工程项目，工程内容：工艺管道、设备、电气及自动化仪表安装调试，工程的循环水泵为离心泵，二用一备。泵的吸入和排出管道上均设置了独立、牢固的支架。泵的吸入口和排出口均设置了变径管，变径管长度为管径差的6倍，泵的水平吸入管向泵的吸入口方向倾斜，倾斜度为8‰，泵的吸入口前直管段长度为吸入口直径的5倍，水泵扬程为80米。在安装质量检查时，发现水泵的吸入及排出管路上存在管件错用，漏装和安装位置错误等质量问题（见下图），不符合规范要求，监理工程师要求项目部进行整改，随后上级公司对项目质量检查时发现，项目部未编制水泵安装质量预控方案。工程的工艺管道设计材质为12CrMo（铬钼合金钢）。在材料采购时，施工地的钢材市场无现货，只有15CrMo材质钢管，且规格符合设计要求，由于工期紧张，项目部采取了材料代用。【问题】1.水泵的安装质量预控方案包括哪些内容？2.项目部采用材料代用，需要哪些手续？3.图中水泵安装有哪些质量问题？如何改正？4.15CrMo材质钢管在进场验收时，需要验收哪些内容？
选项
答案

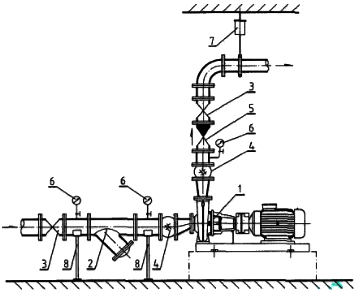

解析 1.质量预控方案的内容主要包括：工序（过程）名称、可能出现的质量问题、提出的质量预控措施三部分。2.材料代用属于小型设计变更。由项目部提出设计变更申请单，经项目部技术管理部门审核，由现场设计、建设（监理）单位代表签字同意后生效。3.问题：①水泵吸水口金属软管安装错误；②水泵出水口压力表的旋塞阀安装在表弯下方错误；③水泵出水口橡胶软管和变径管安装位置错误；④水泵出口未安装止回阀错误；⑤水泵设备未设置减振器错误。改正：①水泵吸水口金属软管改为橡胶软管（可曲挠橡胶接头）；②水泵出水口压力表的旋塞阀安装位置改为压力表弯上方；③水泵出水口橡胶软管和变径管调换安装位置；④水泵出口管道安装止回阀；⑤水泵及电动机位置按设计要求加装减振器。补充：离心泵安装示意图1.水泵（包括电机）2.Y型过滤器3.阀门4.柔性接管5.止回阀6.压力表7.弹簧吊架8.弹性托架4.验收内容应包括品种、规格、型号、质量、数量、证件等；15CrMo材质钢管应采用光谱分析或其他方法对材质进行复查，并做好标识。
