  3. （四）背景资料 项目部依据验收规范和施工图编制了变配电工程的施工方案。设备

（四）背景资料 项目部依据验收规范和施工图编制了变配电工程的施工方案。设备

admin2022-08-02  35

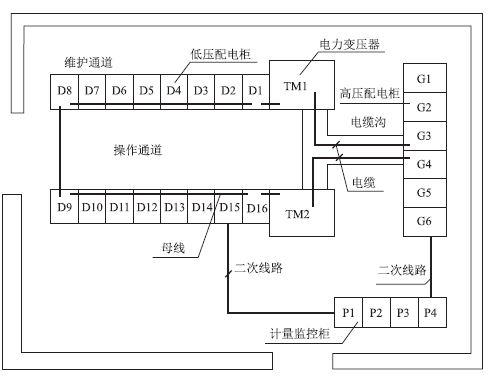

问题 （四）背景资料项目部依据验收规范和施工图编制了变配电工程的施工方案。设备安装程序是：高压开关 柜一一变压器一一低压配电机一一计量、监控柜。方案中，项目部将开关柜等基础框架安装的 水平度变差设置为 B 级质量控制点，电力变压器等高压电气的变接实验设置为 A 级质量控制点， 保证变配电设备施工质量达到验收规范要求。进场后，因设计单位变更高压系统设计，造成高 压开关柜比其他设备晚到现场，项目部改变了设备的二次搬运及安装程序：变压器一一低压配 电机一一计量、监控柜一一高压开关柜。施工中，变配电设备检查、安装、绝缘测、耐压试验及试运行符合设计要求，变配电设备 系统检查满足智能监控要求，工程验收合格。项目部及时整理施工记录等技术资料，将 10kv 变配电工程竣工档案移交给商务楼项目建设单位。10kV 变配电设备布置图问题：1、分别说明项目部将电力变压器交接实验设置为 A 级质量控制点的基础框架水平度偏差设置为 B 级质量控制点的理由。2、项目部是否可以改变设备二次搬运及安装程序？说明理由。3、智能监控的变配电设备试运行中应检测哪些参数？ 本工程的竣工档案内容主要是哪些记录？4．本工程的竣工档案内容主要有哪些记录？
选项
答案
解析 问题 1:
(1）电力变压器属于 A 级控制点的理由如下：电力变压器交接试验属于影响装置（产品） 安全运行、使用功能和开车后出现质量问题有待停车才可处理或合同协议有特殊要求的质晕控 制点，必须由施工、监理和业主三方质检人员共同检查确认并签证

（2）基础水平度偏差设置为 B 级控制点的理由如下：基础水平度偏差设置影响下道工 序质量的质量控制点，由施工、监理双方质检人员共同检查确认并签证。（影响下道工序， 双方确认）P201


问题 2：项目部不能改变设备二次搬运及安装程序 理由如下：设备二次搬运及安装程序与设备规模大小以及通电调试合开关的顺序有关。

问题 3：智能监控变配电设备运行中应该检查的参数如下： 变配电设备各高、低压开关运行状况及故障报警，电源及主供电回路电流值显示、电源电压值显示、功率因素测量、电能计量等，变压器超温报警，应急发电机组供电电流、电压、 频率和储油罐液位的监视及故障报瞥，不间断电源工作状态、蓄电池组及充电设备工作状态 检测 P133


问题 4：本工程竣工档案内容主要有以下记录：
(1）一般施工记录。包括：施工组织设计、技术交底、施工日志。
(2）图纸变更记录。包括：图纸会审记录、设计变更记录、工程治商记录。
(3）设备、产品质量检查、安装记录。包括：设备、产品质量合格证、质量保证书， 设备装箱单、商检证明和说明书、开箱 报告；设备安装记录；设备试运行记录，设备明细表。 (4)预检记录。
(5)隐蔽工程检查记录。
(6)施工试验记录。包括电气接地电阻、绝缘电阻等测试记录以及试运行记录等。
(7）质量事故处理记录。
(8）工程质量检验记录。包括：检验批质量验收记录分项工程质量验收记录、分部（子分部）工程质量验收记录。
(9)其他需要向建设单位移交的有关文件和实物照片及音像、光盘 P181

---------------------
