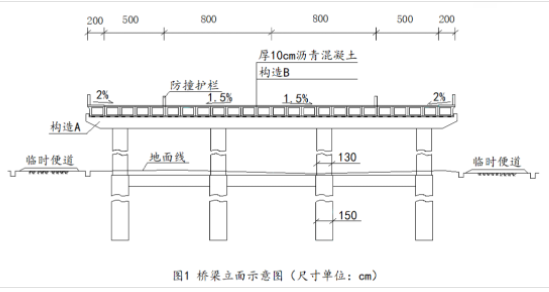

问题 某公司承建一座城郊跨线桥工程双向四车道桥面宽度30m横断面路幅划分为2m（人行道）+5m（非机动车道）+16m（车行道）+5m（非机动车道）+2m（人行道）。上部结构为5x20m预制预应力混凝土简支空心板梁；下部结构为构造A及φ130cm圆柱式墩基础采用φ150cm钢筋混凝土钻孔灌注桩；重力式U型桥台；桥面铺装结构层包括厚10cm沥青混凝土、构造B、防水层。桥梁立面如图1所示。项目部编制的施工组织设计明确如下事项：（1）桥梁的主要施工工序编号为：①桩基、②支座垫石、③墩台、④安装空心板梁、⑤构造A、⑥防水层、⑦现浇构造B、⑧安装支座、⑨现浇湿接缝、⑩摊铺沥青混凝土及其他；施工工艺流程为：①桩基→③墩台→⑤构造A→②支座垫石→⑧安装支座→④安装空心板梁→C→D→E→⑩摊铺沥青混凝土及其他。（2）公司具备梁板施工安装的技术且拥有汽车起重机、门式吊梁车、跨墩龙门吊、穿巷式架桥机、浮吊、梁体顶推等设备。经方案比选确定采用汽车起重机安装空心板梁。（3）空心板梁安装前对支座垫石进行检查验收。问题：1.写出图1中构造A、B的名称。2.写出施工工艺流程中C、D、E的名称或工序编号。3.依据公司现有设备除了采用汽车起重安装空心板梁外还可采用那些设备?4.指出项目部选择汽车起重机安装空心板梁考虑的优点。5.写出支座垫石验收的质量检验主控项目。
选项
答案
解析 1.构造A：盖梁（2分）构造：B现浇钢筋混凝土整平层（防水层混凝土基层）（2分）
2.C：⑨现浇湿接缝D：⑦现浇钢筋混凝土整平层E：⑥防水层（4分）
3.跨墩龙门吊（2分）穿巷式架桥机（2分）。
4.优点：施工方便灵活（1分）施工成本低（1分）施工速度快（1分）对施工现场环境影响小（1分）。
5.支座垫石顶面高程（1分）、平整度（1分）、坡度（1分）、坡向（1分）。
