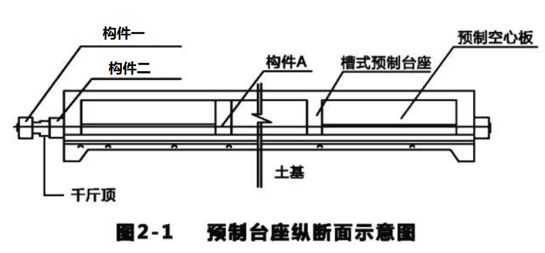

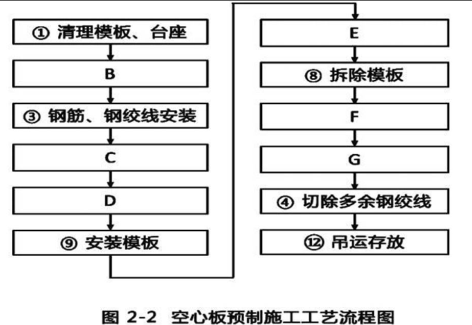

问题 某公司承建一座城市桥梁工程。该桥上部结构为16×20m预应力混凝土空心板，每跨布置空心板30片。进场后，项目部编制了实施性总体施工组织设计，内容包括：（1）根据现场条件和设计图纸要求，建设空心板预制场。预制台座采用槽式长线台座，横向连续设置8条预制台座，每条台座1次可预制空心板4片，预制台座构造如图2-1所示。（2）将空心板的预制工作分解成①清理模板、台座，②涂刷隔离剂，③钢筋、钢绞线安装，④切除多余钢绞线，⑤隔离套管封堵，⑥整体放张，⑦整体张拉，⑧拆除模板，⑨安装模板，⑩浇筑混凝土，?养护，?吊运存放等12道施工工序，并确定了施工工艺流程如图2-2所示。（注：①~?为各道施工工序代号）（3）计划每条预制台座的生产（周转）效率平均为10天，即考虑各条台座在正常流水作业节拍的情况下，每10天每条预制台座均可生产4片空心板。（4）依据总体进度计划空心板预制80天后，开始进行吊装作业，吊装进度为平均每天吊装8片空心板。1.根据图2-1预制台座的结构型式，指出该空心板的预应力体系属于哪种型式？写出构件A的名称。2.指出构件一、构件二的名称，并说明张拉过程中两者之间的关系。3.写出图2-2中空心板施工工艺流程框图中施工工序B、C、D、E、F、G的名称。（选用背景资料给出的施工工序①~?的代号或名称作答）4.列式计算完成空心板预制所需天数。5.空心板预制进度能否满足吊装进度的需要？说明原因。6.写出工序④切除多余钢绞线是否能用电弧切割，若不能，请写出可以使用的机械设备。
选项
答案
解析 1.预应力体系属于先张法有粘结预应力体系；构件A为预应力筋（钢绞线）。
2.构件一为活动横梁，构件二为固定横梁，预应力筋张拉过程中应使活动横梁与固定横梁始终保持平行。
3.B-②刷涂隔离剂；C-⑤隔离套管封堵；D-⑦整体张拉；E-⑩浇筑混凝士；F-?养护；G-⑥整体放张。
4.该桥梁工程共需要预制空心板30×16=480片，按照“每10天每条预制台座可生产4片空心板”的要求，每天能生产预制空心板8×0.4=3.2片，所以共需天数480÷3.2=150天。因此共150天。
5.（1）不满足吊装进度。
（2）从第80天开始算，预制剩余天数:150-80=70天，吊装预制空心板需要天数为:480片÷8天/片=60天小于70天，因此不满足。
6.切除多余钢绞线不能用电弧切割。预应力筋宜使用砂轮锯或切断机切断。
