  3. 某隧道工程，分为A、B、C 三段，中间B 段为过江隧道，采用盾构法施工， A、C

某隧道工程，分为A、B、C 三段，中间B 段为过江隧道，采用盾构法施工， A、C

admin2022-08-02  34

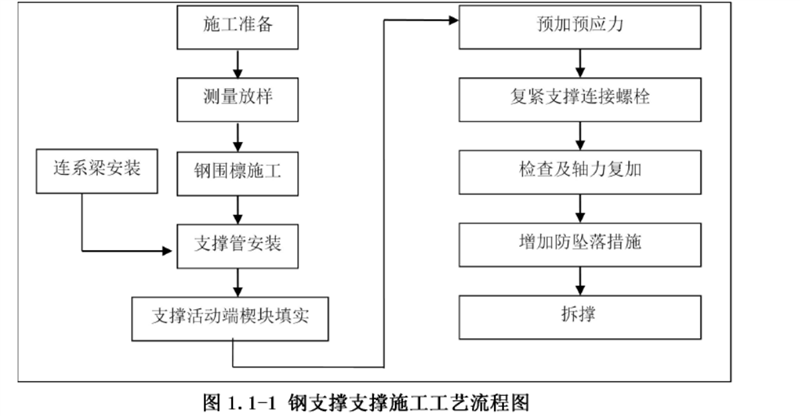

问题 某隧道工程，分为A、B、C 三段，中间B 段为过江隧道，采用盾构法施工， A、C 隧道形式均为矩形。A 隧道起始里程桩号为k3+450m~k3+780m，C 隧道起始里程桩号为k6+180~k6+460m，根据地层和现场条件，A 段采用盖挖逆作法施工，C 段隧道采用明挖法施工。B 段隧道衬砌结构为预制钢筋混凝土管片，内径8.0m 管片环宽1.2m。整个圆环分成8块管片组成，每块管片间的连接用环向和纵向M36 螺栓紧固。对于A 段盖挖法隧道采用地下连续墙围护结构形式，在导墙施工前，依据本工程地下连续墙形状(拐角和端头等)、墙体厚度和深度划分了导墙施工段，并在现场用膨润土配置了泥浆液。C 段明挖隧道施工的围护结构采用钻孔灌注桩，内部采用3 道φ609 钢管支撑，钢支撑安装的施工艺流程为：问题:1·本工程B 段盾构需要管片多少片？2·根据背景，写出本工程隧道盾构始发井在A、C 隧道的哪一侧，说明理由。3·地下连续墙导墙的作用？4·地下连续墙槽段的划分依据还有哪些？5·简述钢支撑的支撑体系除了支撑钢管和预应力设备以外还有哪些构件组成？说明钢支撑中在支撑之前施加预应力的作用。
选项
答案
解析 1、6180-3780=2400
2400÷1.2=2000
2000×8=16000
2、本工程盾构始发井在 C 隧道一侧
理由：因本工程 A 隧道为盖挖逆作，隧道完工速度慢，而隧道 C 为明挖法，施工速度要明显快于 A 隧道，可以提前完工盾构始发井，B 隧道盾构可以与 A 隧道同时施工，节省时间。
3、作用：保证地下连续墙设计的几何尺寸和形状；容蓄部分泥浆，保证成槽施工时液面稳定；承受挖槽机械的荷载，保护槽口土壁不破坏，并作为安装钢筋骨架的基准。
4、槽段划分依据还有：施工所要求的挖槽壁面的稳定性、对相邻结构物的影响、挖槽机的最小挖槽长度、混凝土拌和站的供应能力、泥浆储备池的容量、钢筋笼的质量和尺寸、作业场地占用面积和可以连续作业的时间限制。
5、钢结构支撑还应包括：围檩、角撑、轴力传感器、支撑体系监测监控装置、立柱桩及其他附属装配式构件。
钢支撑施加预应力的作用是：消除钢构件拼接间隙；减小钢构件受力后的变形；增加支撑的刚度；抑制基坑坑壁收敛变形；增加对抗围护结构后方的土体压力；减小支撑不及时引起的围护结构变形。
