某新建大型拦河闸工程，施工期由上、下游填筑的土石围堰挡水，其中上游围堰断面示意图

admin2022-08-02  48

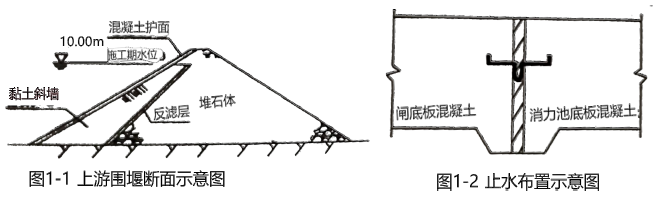

问题 某新建大型拦河闸工程，施工期由上、下游填筑的土石围堰挡水，其中上游围堰断面示意图如图1-1所示。闸室底板与消力池底板之间设铜片止水，止水布置示意图如图1-2所示。工程施工过程中发生如下事件：事件1：施工单位依据《水利水电工程施工组织设计规范》SL303-2017，采用简化毕肖普法，对围堰边坡稳定进行计算，其中上游围堰背水侧边坡稳定安全系数计算结果为1.25。事件2：施工单位根据《水利水电工程施工安全管理导则》SL721-2015，编制围堰专项施工方案，并组织有关专业技术人员进行审核。事件3：闸墩混凝土拆模后，施工单位对混凝土外观质量进行检查，发现闸墩底部多条竖向裂缝。问题:1.指出围堰的洪水标准范围；根据图1-1计算上游围堰的最低堰顶高程(波浪爬高0.5m计)；指出粘土斜墙布置的不妥之处，并说明理由。2.事件1中，上游围堰背水侧边坡稳定安全系数计算结果是否满足规范要求？规范要求的边坡稳定安全系数最小值为多少？3.除工程概况，专项施工方案中还应包括哪些方面的内容？事件2中围堰专项施工方案经施工单位有关专业技术人员审核后，还需要履行哪些报审程序方可组织实施？如果组织审查论证，则专家组有何要求？4.止水缝部位混凝土浇筑时，应注意哪些事项？5.事件3中，施工单位除检查混凝土裂缝外，还需要检查哪些常见的混凝土外观质量问题？
选项
答案
解析 1.(1) 20~10年一遇洪水；
(2)11.0m；
大型水闸工程，其主要建筑物级别为1、2级，对应的临时性水工建筑物级别为4级。4级不过水土石围堰安全超高下限值0.5m，上游围堰的堰顶高程=上游水位+波浪爬高+安全超高=10+0.5+0.5=11.0m；
(3)粘土斜墙顶高程不妥，土石围堰防渗体顶部在设计洪水静水位以上的加高值，斜墙式防渗体为0.8-0.6m；
2.(1)满足规范要求；
(2)1.15；
3.编制依据、施工计划、施工工艺技术、施工安全保证措施、劳动力计划和设计计算书及相关图纸等；
经由施工单位技术负责人签字确认后，应报监理单位，由项目总监理工程师审核签字，并报项目法人备案，方可组织实施；
专家组应由5名及以上符合相关专业要求的专家组成，各参建单位人员不得以专家身份参加审查论证会；　
4.浇筑止水缝部位混凝土的注意事项包括:
(1)水平止水片应在浇筑层的中间，在止水片高程处，不得设置施工缝；
(2)浇筑混凝土时，不得冲撞止水片，当混凝土将要淹没止水片时，应再次清除其表面污垢；
(3)振捣器不得触及止水片；
(4)嵌固止水片的模板应适当推迟拆模时间；
5.蜂窝、麻面，错台和模板走样等。
