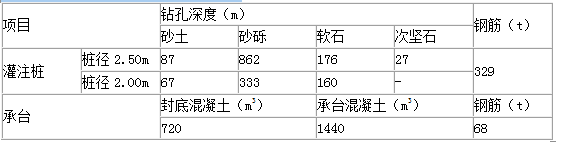

问题 某预应力混凝土连续梁桥，桥跨组合为50+3×80+50，桥梁全长345.50m，桥梁宽度为25m。基础为钻孔灌注桩，采用回旋钻机施工，桥墩为每排三根共6根2.50m的桩，桥台为8根2.00m的桩。承台尺寸为8.00×20.00×3.00m。承台采用无底钢套箱施工，一般单壁钢套箱可按其表面积大约150kg/m2计算，高度按施工水位增加0.5m计。除桥台为干处施工外，其余均为水中施工（水深5m以内）。桥台钢护筒按单根长度3.5m计，桥墩钢护筒按单根长度10m计。混凝土均要求采用集中拌合（混凝土搅拌站生产能力为40m3/h）、泵送施工，水上混凝土施工考虑搭便桥的方法，便桥费用不计。本工程计划工期为18个月。其施工图设计的主要工程数量见下表：1、请列出该桥梁基础工程造价所涉及的相关定额的名称、单位、定额代号、数量等内容，并填入表格中。需要时应列示计算。（π的取值为3.14）
选项
答案

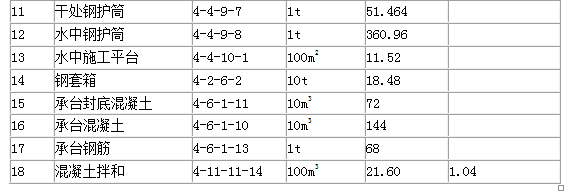

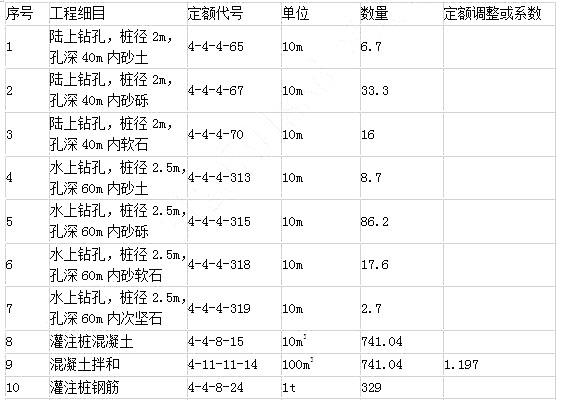

解析 1.钻孔灌注桩钢护筒（1）陆上桩，桩径2.0m的单根护筒长度按3.5m计，共8×2=16根。质量：16×3.5×0.919=51.464（t）（2）水中桩，桩径2.5m的单根护筒长度按10m计，共6×4=24根。质量：24×10×1.504=360.96（t）2.水中施工平台根据承台的平面尺寸，拟定水中施工平台平面尺寸为12m×24m。面积=12×24×4=1152（m2）3.钻孔灌注桩混凝土数量桩径2.0m的平均桩入土长度：（67+333+160）/16=35（m），桩径2.5m的平均桩入土长度：（87+862+176+27）/24=48（m）（87+862+176+27）×2.52×π/4+（67+333+160）×22×π/4=7410.4（m3）4.承台采用钢套箱施工，其质量（8+20）×2×（5+0.5）×0.15×4=184.8（t）5.定额选用及数量见下表
