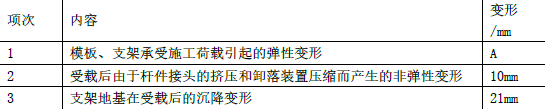

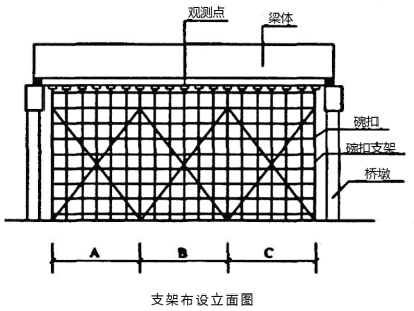

问题 某公司中标一座跨河桥梁，该桥跨河部分总长101.5m，上部结构为30m+41.5m+30m 三跨预应力混凝土连续箱梁，采用支架现浇法施工，下部结构为重力式桥墩，桩基础。为满足河道18m 宽通航要求，跨河中间部分采用贝雷梁——碗扣组合支架形式搭设门洞；其余部分均采用满堂式碗扣支架，支架高度10m（见下图），采用筑岛围堰。施工过程中，发生了如下事件：事件一：为了保证支架的承载力以及消除支架和支架地基引起的非弹性变形，对支架进行了堆砂袋预压，压重为支架需承受全部荷载的1.05 倍，并在跨中支架顶部设置了标高观测点。观测点预压前标高为185.756m，进行分级预压，100％预压荷载时观测点的标高为185.701m。预压稳定后进行了分级卸载，卸载后观测点的标高为185.725m。设计单位提供了结构本身需要的预拱度14mm。经计算，施工预拱度由下表中各变形决定，并按二次抛物线设置预拱度。跨中底板的设计标高为185.956m。施工预拱度考虑因素事件二：上部结构施工工艺包括：地基处理→支架搭设→模板系统安装→（B）→底板、腹板钢筋及预应力安装→（C）→顶板钢筋及预应力管道安装→混凝土浇筑→混凝土养护→预应力张拉→预应力孔道压浆→落架、模板支架拆除。事件三：针对承台大体积混凝土施工中，采取分层、分块浇筑。施工硅酸盐混凝土分块浇筑时，块与块之间的竖向接缝面平行于结构物的长边；在混凝土浇筑完12h 内对混凝土表面进行保温保湿养护，养护持续7d。养护至72h 时，测温显示混凝土内部温度70℃，混凝土表面温度35℃。事件四：预应力张拉以张拉力控制为主，以钢绞线的伸长值进行校核。本桥的预应力钢筋均采用高强度、低松弛钢绞线，标准强度σk＝1860MPa，公称面积Ag=140mm2，张拉控制力为0.75σk。预应力钢绞线的张拉工艺流程：0→15%σcon（初始应力）→30%σcon →100%σcon（持荷5 分钟锚固）。张拉过程依次上升油压，分级方式为15%、30%、100%，各个阶段对应的两端伸长值和分别为13mm、24mm、81mm，设计总伸长值为74.8mm。事件五：梁体施工完后，然后拆除支架。为保证施工安全，拟定分三部分（A、B、C）（见下图），分批分次拆除支架。【问题及答案】1. 写出1、2、3 的名称。2. 根据事件一，计算施工预拱度考虑因数表中A 值。计算该支架跨中需要设置的预拱度以及底板的立模标高。（保留小数点后三位）3. 写出事件二中预应力钢筋混凝土箱梁桥施工工艺中B、C 工序名称。4. 指出事件三中承台大体积混凝土浇筑及养护的不妥之处，并说明正确做法。5. 事件四中，张拉伸长值控制是否满足要求？并说明理由。6. 事件五，排列A、B、C 三部分合理的拆除顺序。7. 根据背景资料，该桥梁需编制哪些专项方案？哪些需要专家论证？
选项
答案

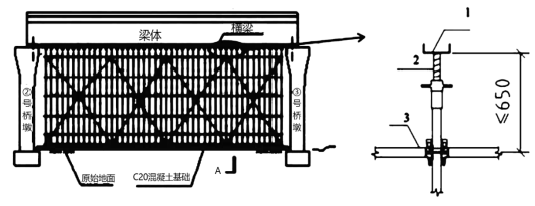

解析 1. 1—可调托座；2—螺杆；3—顶层水平杆。
2. 模板、支架承受施工荷载引起的弹性变形
F=（185.725-185.701）m=0.024m；
该支架跨中需要设置的预拱度
=（14+24）mm =38mm；
底板的立模标高=（185.956+0.038）m=186.994m。
3. B—支架加载预压；C—内模安装。
4. （1）错误1：块与块之间的竖向接缝面平行于结构物的长边；改正：块与块之间的竖向接缝面平行于结构物的短边。
（2）错误2：在混凝土浇筑完12h 内对混凝土表面 进行保温保湿养护，养护持续7d；改正：应及时覆盖保温保湿材料进行养护，养护时间不少于14 天。
（3）错误3：混凝土内部温度70℃，混凝土表面温度35℃；改正：混凝土内部和表面温差不大于25℃。
5. 满足要求。
理由：实际张拉总伸长值：（81-13）+（24-13）=78+11=79mm，伸长率=（79-74.8）÷74.8×100% =5.6%属于±6%范围内，张拉伸长值合格。
6. A、B、C 三部分合理的拆除顺序：先拆除B，然后同步拆除A 和C。
7. 门洞支架工程、满堂支架工程、筑岛围堰 工程、模板工程、预应力混凝土连续箱梁施工需编制专项方案。门洞支架工程、满堂支架工程需要专家论证。
