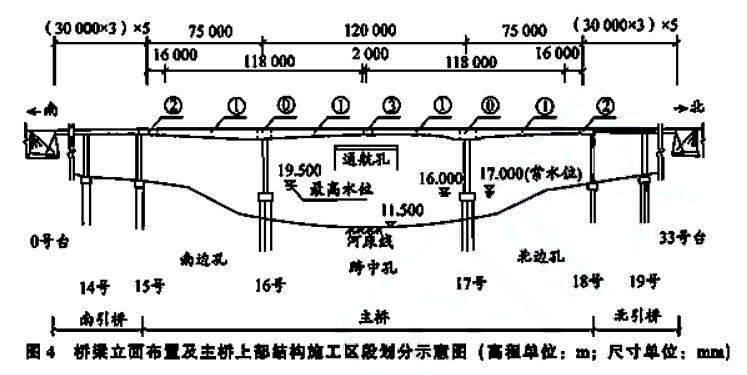

问题 某公司承建一座跨河桥梁，该桥由主桥、南引桥和北引桥组成，分东、西双幅分离式结构，主桥中跨下为通航航道，施工期间航道不中断。主桥的上部结构采用三跨式预应力混凝土连续刚构，跨径组合为75m＋120m＋75m；南、北引桥的上部结构均采用等截面预应力混凝土连续箱梁，跨径组合为（30m×3）×5；下部结构墩柱基础采用混凝土钻孔灌注桩，重力式U型桥台；桥面系护栏采用钢筋混凝土防撞护栏；桥宽35m，横断面布置采用0.5m（护栏）＋15m（车行道）＋0.5m（护栏）＋3m（中分带）＋0.5m（护栏）＋15m（车行道）＋0.5m（护栏）；河床地质自上而下为厚3m淤泥质黏土层、厚5m砂土层、厚2m砂层、厚6m卵砾石层等；河道最高水位（含浪高）高程为19.5m，水流流速为1.8m/s。桥梁立面布置如图所示。项目部编制的施工方案有如下内容：（1）根据主桥结构特点及河道通航要求，拟定主桥上部结构的施工方案，为满足施工进度计划要求，施工时将主桥上部结构划分成?、①、②、③等施工区段，其中，施工区段?的长度为14m，施工区段①每段施工长度为4m，采用同步对称施工原则组织施工，主桥上部结构施工区段划分如图所示。（2）防撞护栏施工进度计划安排，拟组织2个施工组同步开展施工，每个施工班级投入1套钢模板，每套钢模板长91m，每钢模板的施工周转效率为3天。施工时，钢模板两端各0.5m作为导向模板使用。【问题】1.列式计算该桥多孔跨径总长；根据计算结果指出该桥所属的桥梁分类。2.施工方案（1）中，分别写出主桥上部结构连续刚构及施工区段②最适宜的施工方法；列式计算主桥16号墩上部结构的施工次数（施工区段③除外）。3.结合图4及施工方案（1），指出主桥“南边孔、跨中孔、北边孔”先后合龙的顺序（用“南边孔、跨中孔、北边孔”及箭头“→”作答；当同时施工时，请将相应名称并列排列）；指出施工区段③的施工时间应选择一天中的什么时候进行？4.依据施工方案(2)，列式计算防撞护栏的施工时间。(忽略伸缩缝位置对护栏占用的影响)?
选项
答案
解析 1.（1）该桥多孔跨径总长＝（30m×3）×5＋75m＋120m＋75m＋（30m×3）×5＝1170m。
（2）该桥属于特大桥。
2.（1）上部结构连续刚构最适宜的施工方法：悬臂浇筑法。
施工区段②的施工方法：支架法。
（2）施工次数＝1＋1+（118m－14m）/4/2＝15（次）。
3.（1）南边孔、北边孔→跨中孔。
（2）施工区段③的施工时间：选择一天中气温最低时进行。
4.共有四排护栏，因此护栏总长度为1170*4=4680米;因为有两套模板分别给两组施工作业班组进行施工，且钢模板两端0.5米用作导向，因此每一班组3天施工长度为91-0.5*2=90米，所以防护栏施工天数=4680/(90*2)*3=78天。
