问题 对于下图中关于电阻应变仪测量电桥平衡的条件,正确的选项是(   )。A.当R1R3=R2R4时,电桥平衡B.当R1R3=R2R4时,电桥不平衡C.当R1R2=R3R4时,电桥平衡D.当R1R2=R3R4时,电桥不平衡

选项 A.当R1R3=R2R4时,电桥平衡
B.当R1R3=R2R4时,电桥不平衡
C.当R1R2=R3R4时,电桥平衡
D.当R1R2=R3R4时,电桥不平衡

答案 A

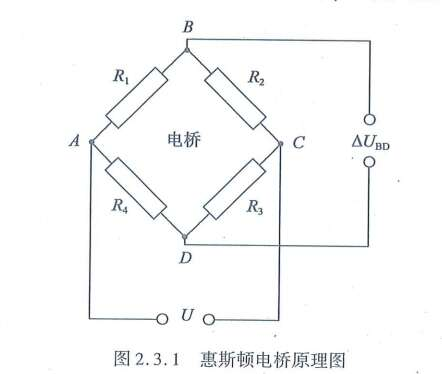

解析 应变仪测量电桥(也称惠斯顿电桥)的输出为:
ΔUBD=UAB-UAD=U(R2R4-R1R3)/[(R1+R2)(R3+R4)]
当ΔUBD==0时,表示电桥处于平衡状态,应变输出为零,此时桥臂四个电阻应满足R1R3=R2R4,即R1/R2=R4/R3。
