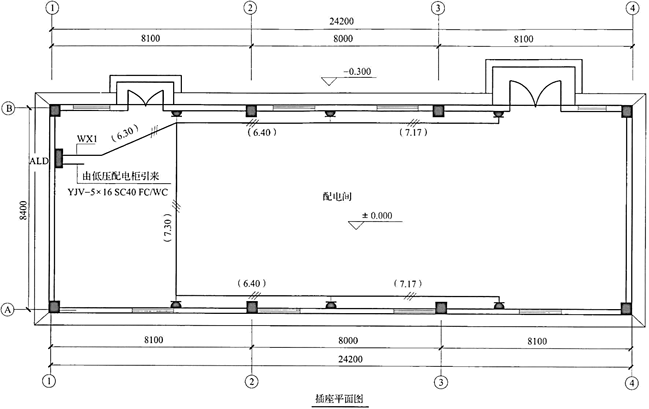

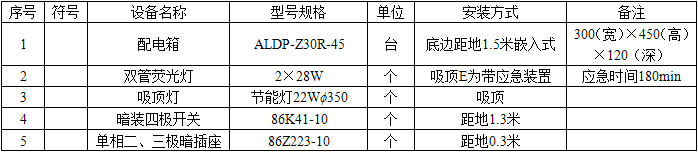

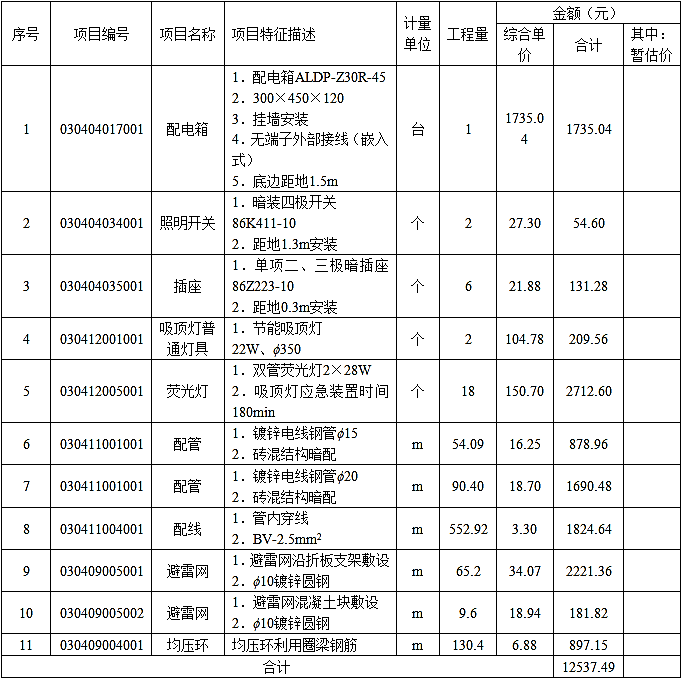

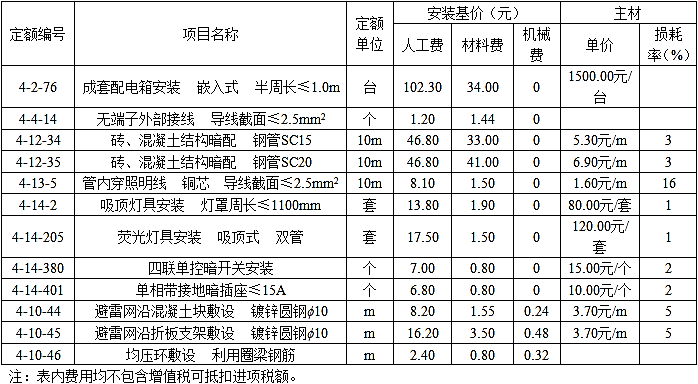

问题 工程背景资料如下：（1）图1为某配电间电气安装工程平面图、图2为防雷接地安装工程平面图、图3为配电箱系统接线图及设备材料表。该建筑物为单层平屋面砖、混凝土结构，建筑物室内净高为4.40m。图中括号内数字表示线路水平长度，配管进入地面或顶板内深度均按0.05m；穿管规格：2～3根BV2.5穿SC15，4～6根BV2.5穿SC20，其余按系统接线图。（2）该工程的相关定额、主材单价及损耗率见表1。表1　相关定额、主材单价及损耗率表（3）该工程的人工费单价（普工、一般技工和高级技工）综合为100元/工日，管理费和利润分别按人工费的45%和15%计算。（4）相关分部分项工程量清单项目编码及项目名称见表2。表2　相关分部分项工程量清单项目编码及项目名称表【问题】1．按照背景资料1～4和图1～3所示内容，根据《建设工程工程量清单计价规范》（GB 50500—2013）和《通用安装工程工程量计算规范》（GB 50856—2013）的规定，计算各分部分项工程量，并将配管（SC15、SC20）、配线（BV2.5）、避雷网及均压环的工程量计算式与结果填写在答题卡指定位置；计算各分部分项工程的综合单价与合价，编制完成答题卡表“分部分项工程和单价措施项目清单与计价表”（答题时不考虑配电箱的进线管道和电缆，不考虑开关盒和灯头盒，防雷接地不考虑除避雷网、均压环以外的部分）。2．假定该工程“沿女儿墙敷设的避雷网”清单工程量为80m，其余条件均不变，根据背景资料2中的相关数据，编制完成答题卡表“综合单价分析表”。（计算结果保留两位小数）图1　配电间电气安装工程平面图（1）接闪带采用镀锌圆钢φ10沿女儿墙支架明敷，支架水平间距1.0m，转弯处为0.5m；屋面上镀锌圆钢沿混凝土支墩明敷，支墩间距1.0m。（2）利用建筑物柱内主筋（≥φ16mm）作引下线，要求作引下线的两根主筋从下至上需采用电焊接联通方式，共8处。（3）柱子（墙外侧）离室外地坪上面0.5m处预埋一只接线盒作接地电阻测量点，共4处。（4）柱子（墙外侧）离室外地坪下面0.8m处预埋一块钢板以作增加人工接地体用，共4处。图2　配电间防雷接地安装工程平面图主要设备材料表图3　配电箱系统接线图、设备材料表
选项
答案
解析 1.答案：各分部分项工程量计算如下：（1）配电箱：1个（2）五孔插座：6个（3）暗装开关（四开）：2个（4）吸顶灯：2个（5）双管荧光灯：18个（6）管、线（默认照明走顶板、插座走地面）：①SC15：a．照明：左墙开关到吸顶灯：4.4－1.3＋0.05＋0.9＝4.05（m）　穿3根线：4.05×3＝12.15（m）右墙开关到吸顶灯：4.4－1.3＋0.05＋1.3＝4.45（m）　穿3根线：4.45×3＝13.35（m）b．插座：电箱到地面：1.5＋0.05＝1.55（m）　穿3根线：1.55×3＝4.65（m）　电箱预留3根线：（0.3＋0.45）×3＝2.25（m）插座水平管：6.3＋6.4＋7.17＋7.3＋6.4＋7.17＝40.74（m）　穿3根线：40.74×3＝122.22（m）插座下立管：三管1个：1×3×0.3＝0.9二管3个：3×2×0.3＝1.8一管2个：2×1×0.3＝0.60.9＋1.8＋0.6＝3.3（m）　穿三根线：3.3×3＝9.9（m）②SC20：照明：WL1、WL2电箱到顶板：（4.4－1.5－0.45＋0.05）×2＝5（m）　穿4根线：5×4＝20（m）电箱二组预留：（0.3＋0.45）×4×2＝6（m）穿6根线的灯位到墙开关（左）：4.4－1.3＋0.05＋1.1＝4.25（m）　穿6根线：4.25×6＝25.5（m）穿6根线的灯位到墙开关（右）：4.4－1.3＋0.05＋0.8＝3.95（m）　穿6根线：3.95×6＝23.7（m）穿5根线的水平管：3.2＋3.2＝6.4（m）　穿5根线6.4×5＝32（m）穿4根线的水平管：1.9＋4＋4＋4＋4＋3.2＋4＋4＋14.5＋4＋4＋4＋4＋3.2＋4＋4＝70.8（m）　穿4根线：70.8×4＝283.2（m）（7）合计：①SC15：4.05＋4.45＋1.55＋40.74＋3.3＝54.09（m）②SC20：5＋4.25＋3.95＋6.4＋70.8＝90.4（m）③BV2.5线：12.15＋13.35＋4.65＋2.25＋122.22＋9.9＋20＋6＋25.5＋23.7＋32＋283.2＝554.92（m）（8）电箱接线3根的一组、4根的两组，共3＋4×2＝11（个头）（9）避雷网：①支架（24.2＋8.4）×2＝65.2（m）②支墩（5.1－4.5）×2＋8.4＝9.6（m）③均压环：（24.2＋8.4）×2×2＝130.4（m）（10）综合单价计算：综合单价＝人工费＋定额材料费＋机械费＋主材及损耗＋管理费＋利润①配电箱：102.3＋34.4＋0＋1500×（1＋0%）＋102.3×45%＋102.3×15%＋（1.2＋1.44＋1.2×45%＋1.2×15%）×11＝1735.04（元）②开关：7＋0.8＋0＋15×（1＋2%）＋7×45%＋7×15%＝27.3（元）③插座：6.8＋0.8＋0＋10×（1＋2%）＋6.8×45%＋6.8×15%＝21.88（元）④配管SC15：4.68＋3.3＋0＋5.3×（1＋3%）＋4.68×45%＋4.68×15%≈16.25（元）⑤配管SC20：4.68＋4.1＋0＋6.9×（1＋3%）＋4.68×45%＋4.68×15%≈18.70（元）⑥穿线BV2.5：0.81＋0.15＋0＋1.6×（1＋16%）＋0.81×45%＋0.81×15%≈3.30（元）⑦吸顶灯：13.8＋1.9＋0＋80×（1＋1%）＋13.8×45%＋13.8×15%＝104.78（元）⑧日光灯：17.5＋1.5＋0＋120×（1＋1%）＋17.5×45%＋17.5×15%＝150.70（元）⑨支架避雷网：16.2＋3.5＋0.48＋3.7×（1＋5%）＋（16.2＋0.48）×45%＋（16.2＋0.48）×15%≈34.07（元）⑩支墩避雷网：8.2＋1.55＋0.24＋3.7×（1＋5%）＋（8.2＋0.24）×45%＋（8.2＋0.24）×15%≈18.94（元）均压环：2.4＋0.8＋0.32＋0×（1＋0%）＋（2.4＋3.2）×45%＋（2.4＋3.2）×15%＝6.88（元）分部分项工程和单价措施项目清单与计价表2.答案：综合单价分析表
